GN 543.2 Indicateurs de niveau d'huile Plastique

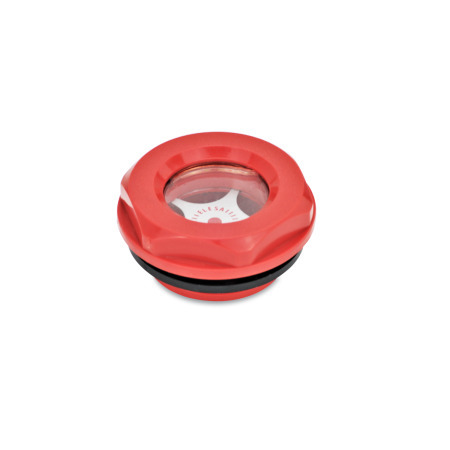

GN 543.2 Indicateurs de niveau d'huile, plastique Type: A - avec réflecteur
Couleur: RT - rouge
Original design
code: HGFT.
Type: A - avec réflecteur
Couleur: RT - rouge
GN 543.2 Indicateurs de niveau d'huile, plastique Type: A - avec réflecteur
Couleur: RT - rouge GN 543.2 Indicateurs de niveau d'huile, plastique Type: A - avec réflecteur
Couleur: SW - noir GN 543.2 Indicateurs de niveau d'huile, plastique Type: B - sans réflecteur
Couleur: RT - rouge GN 543.2 Indicateurs de niveau d'huile, plastique Type: B - sans réflecteur
Couleur: SW - noir

Description du produit

Information

Le hublot des indicateurs de niveau d'huile GN 543.2 est intégré dans le corps lors du processus d'injection ; il est par conséquent absolument étanche.

L'anneau d'étanchéité est intégré dans une contre-dépouille radiale et ne peut pas être extrudé lors de l'opération de serrage.

La version rouge indique un "point de contrôle" spécial.

Instruction de montage :
Pour un montage sur des parois de moins de 4 mm d'épaisseur, utilisez un écrou de montage GN 543.1.

Spécifications

Corps
Plastique

  • résistant aux températures jusqu'à 100 °C
  • résistant à la pression jusqu'à 3 bars
  • noirSWSW
  • rougeRTRT

Indicateur
Plastique
polyamide transparent (PA 6-T)


Joint
Caoutchouc NBR (Perbunan®)


Réflecteur
Aluminium
couleur naturelle, anodisé


RoHS

Accessoire

Écrous de montage GN 7430

Schéma technique

3D
Masquer schéma technique
GN 543.2 Indicateurs de niveau d'huile, plastique schéma

Options d'article/Tableau

Type

Aavec réflecteur
Bsans réflecteur
Afficher/Masquer colonnes
d1d2d3l1l2sAnzugsmoment
11G 3/82487224 ... 8
15G 1/228108.5246 ... 8
18G 3/435108.5328 ... 10
23G 143119.53810 ... 12
30G 1 1/4501194612 ... 15
40G 26812116012 ... 15

Configuration et prix

Ouvrir le configurateur 3D
Verre de fenêtre d1
Filetage d2
Type


Couleur
RT
SW

Pièce sélectionnée (Comment commander)

Total (net)
6,05 CHF
plus TVA 0,49 CHF
brute 6,54 CHF
Disponible dans les 2-5 jours
ELESA Code: 14444
Description: HGFT.10-3/8-C6
Poids: 0,004 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
