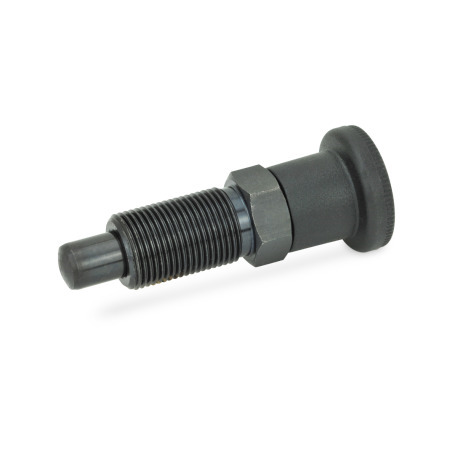

B | Senza posizione di arresto, senza controdado |
BK | Senza posizione di arresto, con controdado |
C | Con posizione di arresto, senza controdado |
CK | Con posizione di arresto, con controdado |
G | Senza controdado, con stelo filettato |
GK | Con perno filettato, con controdado |
d1 Puntale -0.02/-0.05 Foro alesato H7 | l1 | d2 | d3 | d4 | d5 | k | l2 | l3 | l4 | l5 | l6 | A/F | Carico della molla in N≈ iniziale | \finale |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4 | 4 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4.5 | 12 |
4 | 6 | M 8 x 1 | 16 | M 3 | 7 | 14 | 35 | 16 | 5 | 4.5 | 2.5 | 10 | 4 | 12.5 |
5 | 5 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 15 |
5 | 8 | M 10 x 1 | 19 | M 4 | 8 | 16 | 40 | 18 | 6 | 5.5 | 3 | 12 | 5 | 18 |
6 | 6 | M 12 x 1,5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6.5 | 19 |
6 | 9 | M 12 x 1,5 | 23 | M 5 | 9 | 20 | 48 | 22 | 6 | 7 | 3.5 | 14 | 6 | 25 |
8 | 8 | M 16 x 1,5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 26 |
8 | 12 | M 16 x 1,5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 8.5 | 28 |
10 | 12 | M 16 x 1,5 | 28 | M 6 | 10 | 24 | 58 | 26 | 8 | 8.5 | 4 | 17 | 9.5 | 38 |
12 | 15 | M 20 x 1,5 | 33 | M 6 | 12 | 28.5 | 71.5 | 33 | 10 | 8.5 | 4 | 22 | 11.5 | 40 |
16 | 20 | M 24 x 2 | 33 | M 8 | 15 | 28.5 | 78.5 | 38 | 12 | 11.5 | 5 | 27 | 13 | 54 |
