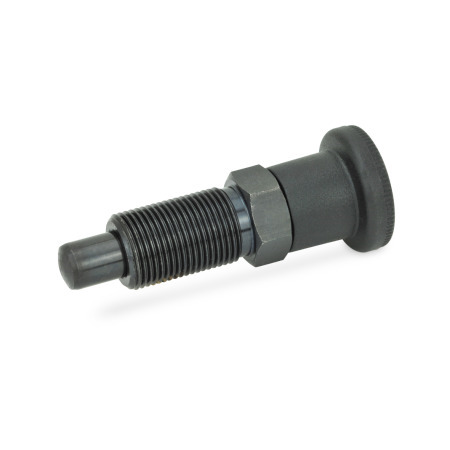

GN 817 Rastbolzen mit und ohne Rastsperre

Form: B - ohne Rastsperre, ohne Kontermutter

Normblatt GN 817 Diese Seite drucken Zusammenstellung der Rastbolzen-Bauarten Angaben zur Belastbarkeit ISO-Passungen Kunststoff-Eigenschaften Metrisches ISO Gewinde DIN 13 Metrisches ISO-Feingewinde DIN 13

Produktbeschreibung

Rastbolzen GN 817 Form C / CK werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.

Ausführung

Stahl

brüniert
Raststift gehärtet

Knopf Kunststoff (Polyamid PA)

schwarz, matt
nicht demontierbar

RoHS

GN 817 Rastbolzen, Stahl / Kunststoff-Knopf Skizze

Technische Zeichnung ausblenden

Artikelvarianten / Tabelle

Form

B	ohne Rastsperre, ohne Kontermutter
BK	ohne Rastsperre, mit Kontermutter
C	mit Rastsperre, ohne Kontermutter
CK	mit Rastsperre, mit Kontermutter
G	ohne Kontermutter, mit Gewindezapfen
GK	mit Gewindezapfen, mit Kontermutter

Spalten ein-/ausblenden

d₁ Stift -0.02/-0.05 Bohrung H7	l₁	d₂	d₃	d₄	d₅	k	l₂	l₃	l₄	l₅	l₆	sw	Feder- druck in N≈ Anfang	Ende

4	4	M 8 x 1	16	M 3	7	14	35	16	5	4.5	2.5	10	4.5	12
4	6	M 8 x 1	16	M 3	7	14	35	16	5	4.5	2.5	10	4	12.5
5	5	M 10 x 1	19	M 4	8	16	40	18	6	5.5	3	12	5	15
5	8	M 10 x 1	19	M 4	8	16	40	18	6	5.5	3	12	5	18
6	6	M 12 x 1,5	23	M 5	9	20	48	22	6	7	3.5	14	6.5	19
6	9	M 12 x 1,5	23	M 5	9	20	48	22	6	7	3.5	14	6	25
8	8	M 16 x 1,5	28	M 6	10	24	58	26	8	8.5	4	17	8.5	26
8	12	M 16 x 1,5	28	M 6	10	24	58	26	8	8.5	4	17	8.5	28
10	12	M 16 x 1,5	28	M 6	10	24	58	26	8	8.5	4	17	9.5	38
12	15	M 20 x 1,5	33	M 6	12	28.5	71.5	33	10	8.5	4	22	11.5	40
16	20	M 24 x 2	33	M 8	15	28.5	78.5	38	12	11.5	5	27	13	54
