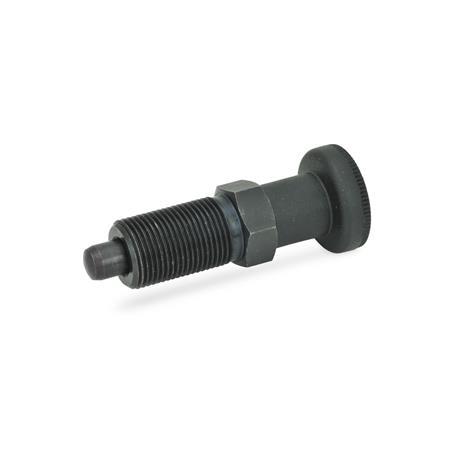

Rastbolzen GN 617

Werkstoff: ST - Stahl
Form: A - mit Knopf, ohne Kontermutter

Normblatt GN 617 Diese Seite drucken Zusammenstellung der Rastbolzen-Bauarten Angaben zur Belastbarkeit ISO-Passungen Kunststoff-Eigenschaften Metrisches ISO Gewinde DIN 13 Metrisches ISO-Feingewinde DIN 13

Produktbeschreibung

Rastbolzen GN 617 in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.

Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.

Ausführung

Stahl

brüniert
Raststift gehärtet

Knopf

Kunststoff (Polyamid PA)
schwarz, matt
nicht demontierbar

RoHS

Zubehör

Haltestücke GN 412.1
Positionierbuchsen GN 412.2
Edelstahl-Distanzringe GN 609.5

A	mit Knopf, ohne Kontermutter
AK	mit Knopf, mit Kontermutter
G	ohne Kontermutter, mit Gewindezapfen
GK	mit Gewindezapfen, mit Kontermutter

d₁ Bolzen -0.02/-0.05 Bohrung H7	d₂	d₃	d₄	e	l₁ ≈	l₂	l₃	l₄	l₅ min.	l₆	l₇	sw	Federdruck in N ≈ Anfang	Ende

5	M 10 x 1	21	M 5	13.8	45	5	17	5	15	6	4.5	12	7	17
6	M 12 x 1,5	25	M 6	16.2	54.5	6	20	6	17	10	8	14	9	24
8	M 16 x 1,5	31	M 8	21.9	69	8	26	8	23	12	10	19	11	30
10	M 20 x 1,5	31	M 8	25.4	80	10	33	10	30	12	12	22	19	45
