GN 478 Noix de serrage taraudées Aluminium

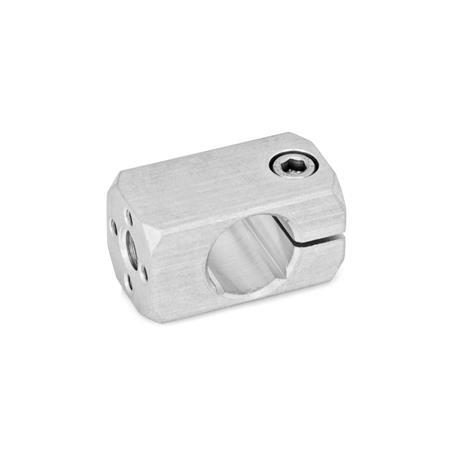

GN 478 Noix de serrage taraudées, aluminium Finition: MT - mate, rectifiée
Finition: MT - mate, rectifiée
GN 478 Noix de serrage taraudées, aluminium Finition: MT - mate, rectifiée GN 478 Noix de serrage taraudées, aluminium Finition: ELS - Anodisé noir

Description du produit

Information

Les noix de serrage taraudées GN 478 sont conçues essentiellement pour le montage des équerres de montage GN 479 et des plaques de retenue GN 479.1. Elles sont munies d'un filetage central et pour un alésage d1 = B15 et plus, d'un modèle d'alésage supplémentaire 4 x M4.

La vis de serrage standard est une vis à tête cylindrique à 6 pans creux ISO 4762. Peut être remplacée par un kit de serrage GN 511 (voir tableau de dimensions pour le code d'article).

Spécifications

Collier de montage
mate, rectifiéeMT
Anodisé noirELS


Vis à tête cylindrique ISO 4762
Inox


RoHS

Accessoire

Kits de serrage GN 511

Schéma technique

3D
Masquer schéma technique
GN 478 Noix de serrage taraudées, aluminium schéma

Options d'article/Tableau

Afficher/Masquer colonnes
d1
Alésage
pour
tol. arbre h11
d2d3
Serrage
filetage
kl1l2l3ms
Carré
tManette pour d3
B 8M 5--M 4142513.511.5--7.5GN 511-M4-14
B 10M 5M 6M 8M 516301713-88GN 511-M5-16
B 12M 5M 6M 8M 516321715-109GN 511-M5-16
B 15M 6M 8-M 6204020.519.5141212GN 511-M6-20
B 16M 6M 8-M 6204020.519.514-11.5GN 511-M6-20
B 20M 8M 10-M 6254521.523.5171612GN 511-M6-25

Configuration et prix

Ouvrir le configurateur 3D
Alésage d1
Filetage d2
Finition

Pièce sélectionnée (Comment commander)

Total (net)
12,10 CHF
plus TVA 0,98 CHF
brute 13,08 CHF
Disponible dans les 2-5 jours
Poids: 0,013 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO

Autres formats de données

Connexion rapide

Pour obtenir des données CAO, veuillez saisir votre adresse e-mail. Mais nous serions heureux si vous êtes pleinement enregistré.

Veuillez saisir le code figurant sur l'image.

Enregistrer comme favori

Veuillez saisir le code figurant sur l'image.

Trouvez-vous votre produit ?

Nuestro equipo de servicio está disponible de lunes a viernes, entre las 7:45 h - 12:00 h et 13:00 h - 17:00 h : +41 44 951 05 06

Aux éléments personnalisés

GN 478-B8-M5-ELSGN 478-B8-M5-MTGN 478-B10-M5-ELSGN 478-B10-M5-MTGN 478-B10-M6-ELSGN 478-B10-M6-MTGN 478-B10-M8-ELSGN 478-B10-M8-MTGN 478-B12-M5-ELSGN 478-B12-M5-MTGN 478-B12-M6-ELSGN 478-B12-M6-MTGN 478-B12-M8-ELSGN 478-B12-M8-MTGN 478-B15-M6-ELSGN 478-B15-M6-MTGN 478-B15-M8-ELSGN 478-B15-M8-MTGN 478-B16-M6-ELSGN 478-B16-M6-MTGN 478-B16-M8-ELSGN 478-B16-M8-MTGN 478-B20-M8-ELSGN 478-B20-M8-MTGN 478-B20-M10-ELSGN 478-B20-M10-MT
