GN 478 Morsetti per fissaggio squadrette Alluminio

Foto

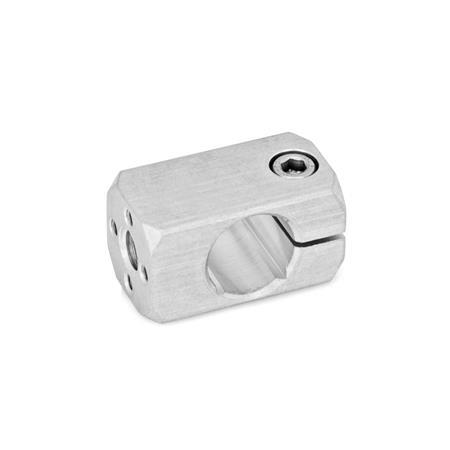

GN 478 Morsetti per fissaggio squadrette, alluminio Finitura: MT - Rettificato, finitura matt
Finitura: MT - Rettificato, finitura matt
GN 478 Morsetti per fissaggio squadrette, alluminio Finitura: MT - Rettificato, finitura matt GN 478 Morsetti per fissaggio squadrette, alluminio Finitura: ELS - anodizzato, nero

Descrizione del prodotto

Informazioni

I morsetti per fissaggio squadrette GN 478 sono destinati principalmente al montaggio delle squadrette porta dispositivo GN 479 e delle squadrette di sostegno GN 479.1. Sono dotati di una filettatura centrale e, a partire dal foro d1 = B15, di una dima supplementare 4 x M4.

La vite di fissaggio standard è una vite a testa cilindrica con esagono incassato ISO 4762. Può essere sostituita dal kit di serraggio GN 511 (per il codice articolo vedere tabella delle dimensioni).

Specifiche

Morsetto di sostegno
Alluminio
Rettificato, finitura mattMT
anodizzato, neroELS


Viti a testa cilindrica ISO 4762
Acciaio INOX AISI 304


RoHS

Accessorio

Kit di serraggio GN 511

Disegno tecnico

3D
Nascondi disegno tecnico
GN 478 Morsetti per fissaggio squadrette, alluminio disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1
Foro alesato
per
tolleranza alberoh11
d2d3
Filettatura di
serraggio
kl1l2l3ms
Quadro
tManiglia a leva per d3
B 8M 5--M 4142513.511.5--7.5GN 511-M4-14
B 10M 5M 6M 8M 516301713-88GN 511-M5-16
B 12M 5M 6M 8M 516321715-109GN 511-M5-16
B 15M 6M 8-M 6204020.519.5141212GN 511-M6-20
B 16M 6M 8-M 6204020.519.514-11.5GN 511-M6-20
B 20M 8M 10-M 6254521.523.5171612GN 511-M6-25

Selezione e configurazione articolo

Apri configuratore 3D
Foro alesato d1
Filettatura d2
Finitura

Parte selezionata (Come ordinare)

Totale (netto)
12,10 CHF
più IVA 0,98 CHF
lordo 13,08 CHF
Disponibile entro 2-5 giorni
Peso: 0,013 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
