GN 241 Raccords de tube Aluminium, assemblage divisé

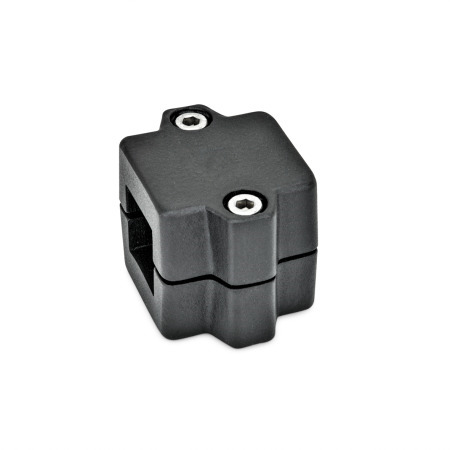

GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée
d1 / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée
GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: SW - noir, RAL 9005, finition texturée GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: B - Alésage
Finition: BL - blanc, grenaillée mate GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: B - Alésage
Finition: SW - noir, RAL 9005, finition texturée GN 241 Raccords de tube, aluminium d<sub>1</sub> / s: V - Carré
Finition: BL - blanc, grenaillée mate

Description du produit

Information

Les alésages de serrage des raccords de tube GN 241 ne sont pas usinés et sont spécialement conçus pour les tubes de construction GN 990 ou DIN 2391, DIN 2395 et DIN 2462.

Aux emplacements des vis z les vis à tête creuse réduisent la section transversale de l'alésage pour le serrage.

Pour un serrage sans outils, les vis à tête creuse peuvent être remplacées par les manettes indexables GN 911 répertoriées dans le tableau en tant qu'accessoire.

Spécifications

Raccord
Aluminium
plastifié
noir, RAL 9005, finition texturéeSWSW
blanc, grenaillée mateBLBL


Vis à tête cylindrique ISO 4762
Inox


Écrous à 6 pans DIN 985
Inox
Autobloquant via un anneau en polyamide


RoHS

Accessoire

Tubes de construction GN 990
Manettes indexables GN 911

Schéma technique

3D
Masquer schéma technique
GN 241 Raccords de tube, aluminium schéma

Options d'article/Tableau

N° d'identification

2avec 2 vis de serrage en inox ISO 4762
Afficher/Masquer colonnes
d
Alésage B
s
Carré V
k
Longueur
de serrage
l1l2l3z
Emplacements
des vis
Accessoire
Manette recom.
GN 911 pour
 z
l4
B 20V 2050684648M8-3563 | 78
B 25V 2550684648M8-3563 | 78
B 30V 3050684648M8-3563 | 78
B 30V 3060795958M8-5063 | 78
B 32-60795958M8-5063 | 78
B 35V 3560795958M8-5063 | 78
B 40V 4060795958M8-5063 | 78
B 40V 4076987073M10-6078 | 92
B 42-76987073M10-6078 | 92
B 45V 4576987073M10-6078 | 92
B 48-76987073M10-6078 | 92
B 50V 5076987073M10-6078 | 92
B 60V 6090108.58483M10-75-

Configuration et prix

Ouvrir le configurateur 3D
Carré s
Alésage d
Longueur de serrage k
N° d'identification

Finition
BL
SW

Pièce sélectionnée (Comment commander)

Total (net)
30,00 CHF
plus TVA 2,43 CHF
brute 32,43 CHF
Disponible dans les 2-5 jours
Poids: 0,210 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
