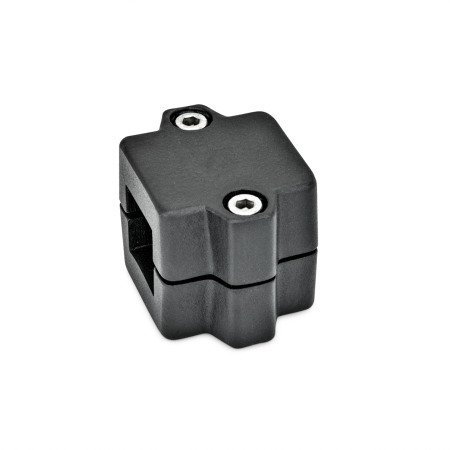

Muffen-Klemmverbinder GN 241

GN 241 Muffen-Klemmverbinder, Aluminium d<sub>1</sub> / s: V - Vierkant
Oberfläche: SW - schwarz, RAL 9005, strukturmatt

d₁ / s: V - Vierkant
Oberfläche: SW - schwarz, RAL 9005, strukturmatt

Produktbeschreibung

Die Klemmbohrungen der Muffen-Klemmverbinder GN 241 sind unbearbeitet und für Konstruktionsrohre GN 990 bzw. DIN 2391, DIN 2395 und DIN 2462 ausgelegt.

An den Schraubstellen z verkleinern die Zylinderschrauben den Bohrungsquerschnitt zum Klemmen.

Wenn werkzeuglos geklemmt werden soll, können die Zylinderschrauben, durch die in der Tabelle als Zubehör angegebenen verstellbaren Klemmhebel GN 911 ersetzt werden.

Ausführung

Klemmverbinder
Aluminium
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
blank, matt gestrahltBL

Zylinderschrauben ISO 4672
Edelstahl A2

Sechskantmuttern DIN 985
Edelstahl A2
selbstsichernd durch Polyamidring

RoHS

Zubehör

Konstruktionsrohre GN 990 (Aluminium / Edelstahl)
Verstellbare Klemmhebel GN 911

d Bohrung	s Vierkant	k Klemm- länge	l₁	l₂	l₃	z Schraub- stellen	Zubehör empf. Klemmhebel GN 911 für z l₄

B 20	V 20	50	68	46	48	M8-35	63 \| 78
B 25	V 25	50	68	46	48	M8-35	63 \| 78
B 30	V 30	50	68	46	48	M8-35	63 \| 78
B 30	V 30	60	79	59	58	M8-50	63 \| 78
B 32	-	60	79	59	58	M8-50	63 \| 78
B 35	V 35	60	79	59	58	M8-50	63 \| 78
B 40	V 40	60	79	59	58	M8-50	63 \| 78
B 40	V 40	76	98	70	73	M10-60	78 \| 92
B 42	-	76	98	70	73	M10-60	78 \| 92
B 45	V 45	76	98	70	73	M10-60	78 \| 92
B 48	-	76	98	70	73	M10-60	78 \| 92
B 50	V 50	76	98	70	73	M10-60	78 \| 92
B 60	V 60	90	108.5	84	83	M10-75	-

d
Bohrung

s
Vierkant

k
Klemm-
länge

l₁

l₂

l₃

z
Schraub-
stellen

Zubehör
empf. Klemmhebel
GN 911 für z
l₄

B 20

V 20

M8-35

63 | 78

B 25

V 25

M8-35

63 | 78

B 30

V 30

M8-35

63 | 78

B 30

V 30

M8-50

63 | 78

B 32

M8-50

63 | 78

B 35

V 35

M8-50

63 | 78

B 40

V 40

M8-50

63 | 78

B 40

V 40

M10-60

78 | 92

B 42

M10-60

78 | 92

B 45

V 45

M10-60

78 | 92

B 48

M10-60

78 | 92

B 50

V 50

M10-60

78 | 92

B 60

V 60

108.5

M10-75

GN 241 Muffen-Klemmverbinder Aluminium, zweiteilig
