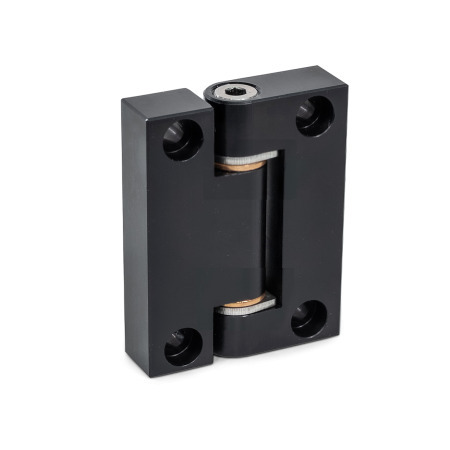

GN 7580 Charnières de précision Chape de charnière en aluminium, roulements à billes en bronze, à utiliser en tant qu'articulation


GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique
Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique
GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: B - Fixation tangentielle avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: C - Fixation radiale avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: A - Fixation tangentielle avec évidement cylindrique
Type de chape extérieure: D - Fixation radiale avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: B - Fixation tangentielle avec douille taraudée
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: B - Fixation tangentielle avec douille taraudée
Type de chape extérieure: B - Fixation tangentielle avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: B - Fixation tangentielle avec douille taraudée
Type de chape extérieure: C - Fixation radiale avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: B - Fixation tangentielle avec douille taraudée
Type de chape extérieure: D - Fixation radiale avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: C - Fixation radiale avec évidement cylindrique
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: C - Fixation radiale avec évidement cylindrique
Type de chape extérieure: B - Fixation tangentielle avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: C - Fixation radiale avec évidement cylindrique
Type de chape extérieure: C - Fixation radiale avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: C - Fixation radiale avec évidement cylindrique
Type de chape extérieure: D - Fixation radiale avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: D - Fixation radiale avec douille taraudée
Type de chape extérieure: A - Fixation tangentielle avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: D - Fixation radiale avec douille taraudée
Type de chape extérieure: B - Fixation tangentielle avec douille taraudée GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: D - Fixation radiale avec douille taraudée
Type de chape extérieure: C - Fixation radiale avec évidement cylindrique GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation Finition: ALS - anodisée noire
Type de chape intérieure: D - Fixation radiale avec douille taraudée
Type de chape extérieure: D - Fixation radiale avec douille taraudée

Description du produit

Information

Les charnières de précision GN 7580 permettent de faire pivoter des éléments tels que des bras articulés, des entretoises et des plaques de serrage. Résistantes à l'usure, ces charnières de précision présentent un faible jeu radial et un jeu axial réglable.

L'association de différents types de chapes intérieures et extérieures permet de répondre aux besoins les plus divers en matière d'installation. Insérées dans les orifices des plaques vissées, les goupilles assurent un positionnement précis.

Les roulements à billes et les douilles taraudées de type B et D sont préassemblés sur les chapes de la charnière. L'axe de la charnière, les rondelles de butée et les vis de réglage sont emballés séparément.

Spécifications

Chape de charnière
Aluminium
anodisée noireALSALS


Roulements à billes
Bronze


Goupille de charnière
Inox AISI 420


Rondelles plates
Inox AISI 302


Vis de réglage
Inox AISI 303
Avec verrouillage de filetage
Revêtement nylon intégral


Douilles taraudées


RoHS

Schéma technique

3D
Masquer schéma technique
GN 7580 Charnières de précision, chape de charnière en aluminium, roulements à billes en bronze,à utiliser en tant qu'articulation schéma

Options d'article/Tableau

Type de chape intérieure

AFixation tangentielle avec évidement cylindrique
BFixation tangentielle avec douille taraudée
CFixation radiale avec évidement cylindrique
DFixation radiale avec douille taraudée

Type de chape extérieure

AFixation tangentielle avec évidement cylindrique
BFixation tangentielle avec douille taraudée
CFixation radiale avec évidement cylindrique
DFixation radiale avec douille taraudée
Afficher/Masquer colonnes
l1l2bd1d2d3h1h2m1m2m3m4m5m6t1t2
4050125.1M 5478.113.5203820204059
5570166.1M 651012.31827.556262656611
75100228.1M 861416.82537.580454580813

Configuration et prix

Ouvrir le configurateur 3D
Finition
ALS
Largeur l1
Longueur l2
Type de chape intérieure




Type de chape extérieure




Instructions de montage

11eec926-7a7a-4e9d-bcb6-eb35ef3b47a2

Pièce sélectionnée (Comment commander)

Total (net)
90,25 CHF
plus TVA 7,31 CHF
brute 97,56 CHF
Disponible dans les 2-5 jours
Poids: 0,066 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO
