GN 7580 Cerniere di precisione Aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto

Foto

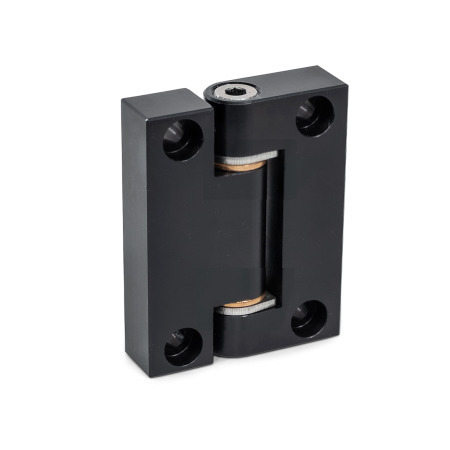

GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico
Finitura: ALS - Anodizzato,
Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico
Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico
GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico Tipo con aletta esterna: B - Fissaggio tangenziale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico Tipo con aletta esterna: C - Fissaggio radiale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: A - Fissaggio tangenziale con incavo cilindrico Tipo con aletta esterna: D - Fissaggio radiale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: B - Fissaggio tangenziale con boccole filettate Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: B - Fissaggio tangenziale con boccole filettate Tipo con aletta esterna: B - Fissaggio tangenziale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: B - Fissaggio tangenziale con boccole filettate Tipo con aletta esterna: C - Fissaggio radiale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: B - Fissaggio tangenziale con boccole filettate Tipo con aletta esterna: D - Fissaggio radiale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: C - Fissaggio radiale con incavo cilindrico Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: C - Fissaggio radiale con incavo cilindrico Tipo con aletta esterna: B - Fissaggio tangenziale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: C - Fissaggio radiale con incavo cilindrico Tipo con aletta esterna: C - Fissaggio radiale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: C - Fissaggio radiale con incavo cilindrico Tipo con aletta esterna: D - Fissaggio radiale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: D - Fissaggio radiale con boccole filettate Tipo con aletta esterna: A - Fissaggio tangenziale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: D - Fissaggio radiale con boccole filettate Tipo con aletta esterna: B - Fissaggio tangenziale con boccole filettate GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: D - Fissaggio radiale con boccole filettate Tipo con aletta esterna: C - Fissaggio radiale con incavo cilindrico GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto Finitura: ALS - Anodizzato, Tipo con aletta interna: D - Fissaggio radiale con boccole filettate Tipo con aletta esterna: D - Fissaggio radiale con boccole filettate
Scheda Tecnica GN 7580 Stampa questa pagina Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

Le cerniere di precisione GN 7580 imprimono un movimento di rotazione a elementi quali bracci oscillanti, distanziali e piastre di bloccaggio. Le cerniere di precisione resistenti all'usura hanno un gioco radiale ridotto e un gioco assiale regolabile.

Combinando le varie alette interne ed esterne è possibile coprire diverse situazioni di installazione. Per ottenere un posizionamento preciso sono previsti perni di riferimento nei fori di montaggio delle superfici avvitate.

Le boccole dei cuscinetti e le boccole filettate dei tipi B e D vengono fornite preassemblate nelle alette delle cerniere. Il perno della cerniera, le rondelle di spinta e le viti di regolazione sono confezionati separatamente.

Specifiche

Aletta della cerniera
Alluminio
Anodizzato, ALSALS

Boccola del cuscinetto
Bronzo

Perno della cerniera
Acciaio INOX AISI 420

Rondelle di spinta
Acciaio INOX AISI 302

Viti di regolazione
Acciaio INOX AISI 303
Con frenafiletti
Rivestimento completo in nylon

Boccola filettata

RoHS

Disegno tecnico

3D
GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto disegno
Nascondi disegno tecnico
GN 7580 Cerniere di precisione, aletta in alluminio, boccola del cuscinetto in bronzo, da utilizzare come giunto disegno

Opzioni articolo / Tabella

Tipo con aletta interna

AFissaggio tangenziale con incavo cilindrico
BFissaggio tangenziale con boccole filettate
CFissaggio radiale con incavo cilindrico
DFissaggio radiale con boccole filettate

Tipo con aletta esterna

AFissaggio tangenziale con incavo cilindrico
BFissaggio tangenziale con boccole filettate
CFissaggio radiale con incavo cilindrico
DFissaggio radiale con boccole filettate
Mostra / Nascondi colonne
l1l2bd1d2d3h1h2m1m2m3m4m5m6t1t2
4050125.1M 5478.113.5203820204059
5570166.1M 651012.31827.556262656611
75100228.1M 861416.82537.580454580813

Selezione e configurazione articolo

Apri configuratore 3D
Finitura
ALS
Larghezza l1
Lunghezza l2
Tipo con aletta interna




Tipo con aletta esterna




Istruzioni di montaggio

11eec926-7a7a-4e9d-bcb6-eb35ef3b47a2

Parte selezionata (Come ordinare)

Totale (netto)
90,25 CHF
più IVA 7,31 CHF
lordo 97,56 CHF
Disponibile entro 2-5 giorni
Peso: 0,066 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
