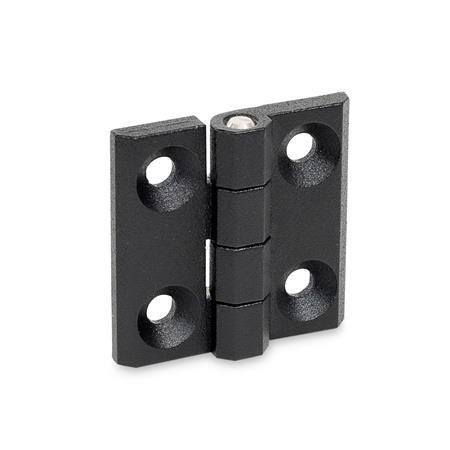

GN 237 Charnières Zinc moulé sous pression/aluminium


GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: SW - noir, RAL 9005, finition texturée
Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: SW - noir, RAL 9005, finition texturée
GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: SW - noir, RAL 9005, finition texturée GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: AL - Aluminium
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: EL - anodisé, couleur naturelle GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: CR - acier chromé GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: A - 2x2 alésages pour vis à tête fraisée
Finition: SR - argenté, RAL 9006, finition texturée GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: C - 2x2 goujons filetés
Finition: CR - acier chromé GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: C - 2x2 goujons filetés
Finition: SR - argenté, RAL 9006, finition texturée GN 237 Charnières, zinc moulé sous pression/aluminium Matériau: ZD - Zinc moulé sous pression
Type: C - 2x2 goujons filetés
Finition: SW - noir, RAL 9005, finition texturée

Description du produit

Information

Les charnières GN 237 se caractérisent par leur conception compacte et stable. Les nombreux choix de matériau et de surface en combinaison aux deux types de montage permettent des applications très spécifiques.

Spécifications

Zinc moulé sous pressionZD

  • plastifié
    noir, RAL 9005, finition texturéeSWSW
    argenté, RAL 9006, finition texturéeSRSR
  • acier chroméCRCR

AluminiumAL
anodisé, couleur naturelleELEL


Goupille

  • Inox AISI 303
    pour ZD
  • Inox, AISI AISI 316L
    pour AL

Goujon fileté (type C)
Inox AISI 316


RoHS

Schéma technique

3D
Masquer schéma technique
GN 237 Charnières, zinc moulé sous pression/aluminium schéma

Options d'article/Tableau

Type

A2x2 alésages pour vis à tête fraisée
C2x2 goujons filetés
Afficher/Masquer colonnes
l1Matériau
Type A
Type C l2d1d2d3h1h2h3h4 +0.5l3
ZD

AL
l4m1m2
30ZD | AL-30-4.337.544.38.610.710.7-1818
40ZD | ALZD40M 55.34955.5111416122525
50ZD | ALZD50M 66.4611.566.51318.521123030
60ZD | ALZD60M 88.381588.51721.526143636

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques



Matériau


Largeur l1
Longueur l2
Type


Finition
CR
EL
SR
SW

Pièce sélectionnée (Comment commander)

Total (net)
7,95 CHF
plus TVA 0,64 CHF
brute 8,59 CHF
En stock
Poids: 0,019 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
