GN 237 Cerniere Lega di zinco pressofusa / alluminio

Foto

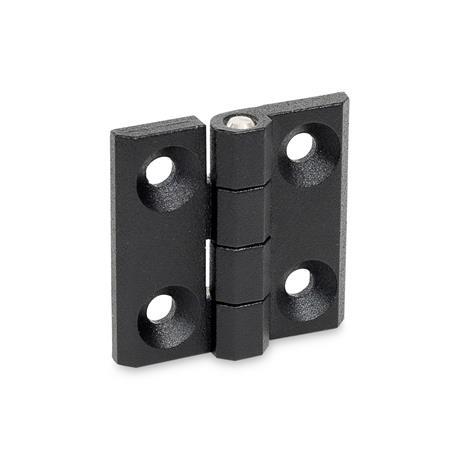

GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: SW - Nero, RAL 9005, finitura strutturata
Materiale: ZD - Lega di zinco pressofusa
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: SW - Nero, RAL 9005, finitura strutturata
GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: AL - Alluminio
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: EL - Anodizzato, colore naturale GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: CR - Cromato GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: A - 2x2 fori alesati per viti a testa svasata
Finitura: SR - Argento, RAL 9006, finitura strutturata GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: C - 2x2 perni filettati
Finitura: CR - Cromato GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: C - 2x2 perni filettati
Finitura: SR - Argento, RAL 9006, finitura strutturata GN 237 Cerniere, lega di zinco pressofusa / alluminio Materiale: ZD - Lega di zinco pressofusa
Tipo: C - 2x2 perni filettati
Finitura: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Informazioni

Le cerniere GN 237 sono caratterizzate da un design compatto e resistente. La varietà di materiali e superfici disponibili, in combinazione con due tipi di montaggio, consentono applicazioni molto specifiche.

Specifiche

Lega di zinco pressofusaZD

  • Rivestimento con polveri
    Nero, RAL 9005, finitura strutturataSWSW
    Argento, RAL 9006, finitura strutturataSRSR
  • CromatoCRCR

AlluminioAL
Anodizzato, colore naturaleELEL


Perno

  • Acciaio INOX AISI 303
    per ZD
  • Acciaio INOX AISI 316Ti
    per AL

Perno filettato (tipo C)
Acciaio INOX AISI 316


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 237 Cerniere, lega di zinco pressofusa / alluminio disegno

Opzioni articolo / Tabella

Tipo

A2x2 fori alesati per viti a testa svasata
C2x2 perni filettati
Mostra / Nascondi colonne
l1Materiale
Tipo A
Tipo C l2d1d2d3h1h2h3h4l3
ZD

AL
l4m1m2
30ZD | AL-30-4.337.544.38.610.710.7-1818
40ZD | ALZD40M 55.34955.5111416122525
50ZD | ALZD50M 66.4611.566.51318.521123030
60ZD | ALZD60M 88.381588.51721.526143636

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche



Materiale


Larghezza l1
Lunghezza l2
Tipo


Finitura
CR
EL
SR
SW

Parte selezionata (Come ordinare)

Totale (netto)
7,95 CHF
più IVA 0,64 CHF
lordo 8,59 CHF
In magazzino
Peso: 0,019 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
