GN 822.8 Doigts d'indexage miniatures avec et sans position de repos

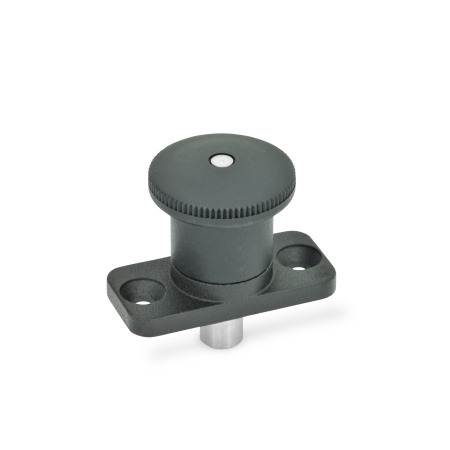

GN 822.8 Doigts d'indexage miniatures, bouton en zinc moulé sous pression/plastique Type: B - sans position de repos
Type: B - sans position de repos
GN 822.8 Doigts d'indexage miniatures, bouton en zinc moulé sous pression/plastique Type: B - sans position de repos GN 822.8 Doigts d'indexage miniatures, bouton en zinc moulé sous pression/plastique Type: C - avec position de repos

Description du produit

Information

Les doigts d'indexage miniatures GN 822.8 se caractérisent par leurs dimensions réduites. Ils sont montés avec des vis contre-alésées.

Les doigts d'indexage miniatures représentent une alternative abordable aux doigts d'indexage GN 608 et GN 608.1.

Sur le type C, le bouton peut être tourné de 30° après le rappel de la goupille d'indexage et la maintenir en position "rentrée" au moyen du verrou d'indexage.

Spécifications

Douille
Zinc moulé sous pression
plastifié
noir, finition texturée


Goupille de centrage
Inox AISI 303


Ressort
Inox AISI 301


Bouton
Plastique (Polyamide PA)

  • noir mat
  • non amovible

RoHS

Sur demande

avec bouton rouge

Schéma technique

3D
Masquer schéma technique
GN 822.8 Doigts d'indexage miniatures, bouton en zinc moulé sous pression/plastique schéma

Options d'article/Tableau

Type

Bsans position de repos
Cavec position de repos
Afficher/Masquer colonnes
d1
Goupille h9
Alésage +0.03/+0.08
l1b1b2d2 -0.15d3d4kl2l3l4l5
Course
Charge du ressort en N ≈
initiale

finale
451035158214.32520.5245412
5612401810254.33025.52.546616
6612401810254.33025.52.546616
81020502314335.338352.55101135
101020502314335.338352.55101135

Configuration et prix

Ouvrir le configurateur 3D
Diamètre du boulon d1
Longueur l1
Type


Pièce sélectionnée (Comment commander)

Total (net)
7,50 CHF
plus TVA 0,61 CHF
brute 8,11 CHF
En stock
Poids: 0,023 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
