GN 613 Doigts d'indexage sans position de repos

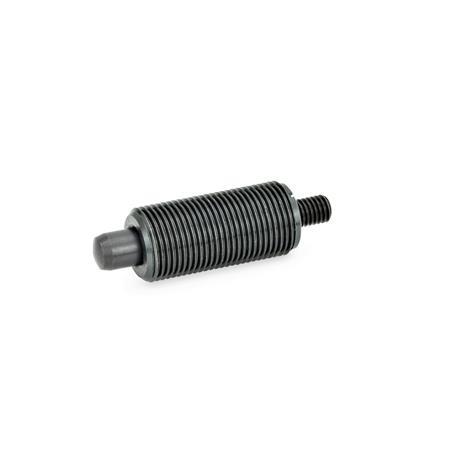

GN 613 Doigts d'indexage, bouton en acier/plastique Matériau: ST - Acier
Type: G - sans contre-écrou, avec tige filetée
Matériau: ST - Acier
Type: G - sans contre-écrou, avec tige filetée
GN 613 Doigts d'indexage, bouton en acier/plastique Matériau: ST - Acier
Type: G - sans contre-écrou, avec tige filetée GN 613 Doigts d'indexage, bouton en acier/plastique Matériau: ST - Acier
Type: A - sans contre-écrou, avec bouton GN 613 Doigts d'indexage, bouton en acier/plastique Matériau: ST - Acier
Type: AK - avec contre-écrou + bouton de levage GN 613 Doigts d'indexage, bouton en acier/plastique Matériau: ST - Acier
Type: GK - avec contre-écrou + tige filetée

Description du produit

Information

Les doigts d'indexage GN 613 de type G ou GK ont été conçus pour les applications où le doigt d'indexage n'est pas actionné à l'aide du bouton standard.

Les doigts d'indexage sont conçus de manière à ce que le poussoir défini en position d'extrémité (le ressort est "sur bloc") puisse également absorber les forces axiales. Pour les applications dans lesquelles ces forces sont considérablement supérieures à la force de traction appliquée par l'opérateur (Type G), les doigts d'indexage GN 817 doivent être préférés.

Les tournevis GN 613.1 (disponibles en accessoire) raccourcissent le temps de montage et facilitent le maintien du mécanisme en place lors de la fixation du contre-écrou. Le tournevis est inséré sur le côté, entre le bouton et le guide, où il s'engage dans la fente du guide.

Spécifications

Acier

  • noirci
  • Goupille de centrage durcie

Bouton champignon en plastique

  • Technopolymère (Polyamide PA)
  • noir mat
  • non amovible

RoHS

Schéma technique

3D
Masquer schéma technique
GN 613 Doigts d'indexage, bouton en acier/plastique schéma

Options d'article/Tableau

Type

Asans contre-écrou, avec bouton
AKavec contre-écrou + bouton de levage
Gsans contre-écrou, avec tige filetée
GKavec contre-écrou + tige filetée
Afficher/Masquer colonnes
d1
Poussoir -0.02/-0.05
Alésage H7
d2d3d4l1l2l3l4l5Charge du ressort
en N ≈
initiale


finale
N° de code
Tournevis
5M 10 x 121M 54552264.5717GN 613.1-5
6M 12 x 1,525M 654.5626108924GN 613.1-6
8M 16 x 1,531M 86983412101130GN 613.1-8
10M 20 x 1,531M 880104312121945GN 613.1-10

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques


Diamètre du boulon d1
Type




Pièce sélectionnée (Comment commander)

Total (net)
8,60 CHF
plus TVA 0,70 CHF
brute 9,30 CHF
En stock
Poids: 0,010 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
