GN 613 Pistoncini di posizionamento a molla senza posizione di arresto

Foto

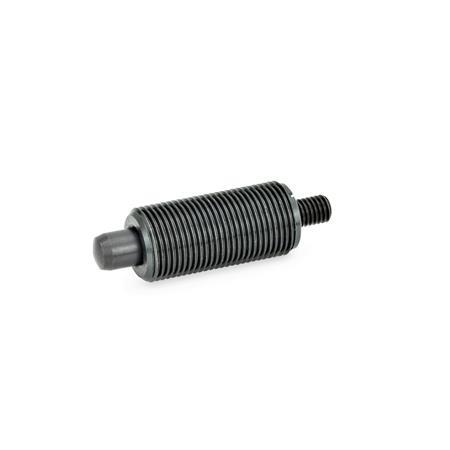

GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica Materiale: ST - Acciaio Tipo: G - Senza controdado, con stelo filettato
Materiale: ST - Acciaio
Tipo: G - Senza controdado, con stelo filettato
GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica Materiale: ST - Acciaio Tipo: G - Senza controdado, con stelo filettato GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica Materiale: ST - Acciaio Tipo: A - Con manopola, senza controdado GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica Materiale: ST - Acciaio Tipo: AK - Con manopola, con controdado GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica Materiale: ST - Acciaio Tipo: GK - Con perno filettato, con controdado
Scheda Tecnica GN 613 Stampa questa pagina Tolleranze fondamentali ISO Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 613 del tipo G o GK sono adatti alle applicazioni in cui il pistoncino non viene azionato con una manopola standard. Sono progettati in modo che nella posizione finale (molla di compressione "in blocco") il puntale possa assorbire anche le forze assiali. Per le applicazioni in cui queste forze sono sostanzialmente superiori alla forza di trazione applicata dall'operatore (tipo G) sono da preferire i pistoncini di posizionamento a molla GN 817.

I cacciaviti GN 613.1 (disponibili come accessori) riducono i tempi di montaggio e aiutano a trattenere il meccanismo in posizione durante il fissaggio del controdado. Il cacciavite viene inserito nel lato tra la manopola e la guida, dove si innesta nella fessura della guida.

Specifiche

Acciaio

  • Brunito
  • Perno del puntale temprato

Manopola

  • Plastica (poliammide PA)
  • Colore nero, finitura matt
  • Non rimovibile

RoHS

Disegno tecnico

3D
GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica disegno
Nascondi disegno tecnico
GN 613 Pistoncini di posizionamento a molla, acciaio / manopola in plastica disegno

Opzioni articolo / Tabella

Tipo

ACon manopola, senza controdado
AKCon manopola, con controdado
GSenza controdado, con stelo filettato
GKCon perno filettato, con controdado
Mostra / Nascondi colonne
d1
Puntale -0.02/-0.05
Foro alesato H7		d2d3d4l1 ≈l2l3l4l5Carico molla
in N ≈
iniziale

finale		Codice
Cacciavite
5M 10 x 121M 54552264.5717GN 613.1-5
6M 12 x 1,525M 654.5626108924GN 613.1-6
8M 16 x 1,531M 86983412101130GN 613.1-8
10M 20 x 1,531M 880104312121945GN 613.1-10

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Diametro puntale d1
Tipo




Parte selezionata (Come ordinare)

Totale (netto)
8,60 CHF
più IVA 0,70 CHF
lordo 9,30 CHF
In magazzino
Peso: 0,010 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
