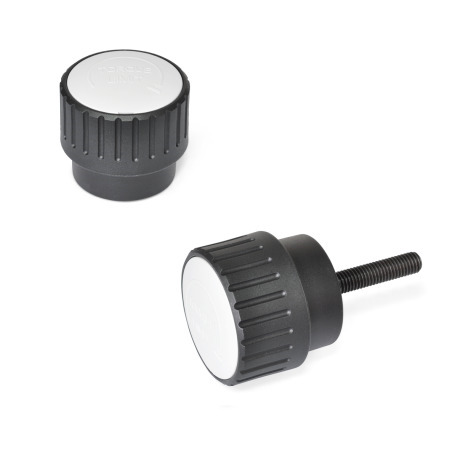

Vis de bouton à limiteur de couple GN 5910 (MZD-A / -p)

GN 5910 Vis de bouton à limiteur de couple, à couple réglable

ELESA original design
code: MZD-A / -p

Fiche standard GN 5910 Imprimer cette page Caractéristiques du plastique

Description du produit

Les vis de bouton à limiteur de couple GN 5910 sont utilisées lorsque le couple appliqué manuellement doit être limité. La limite de couple peut être définie entre 0,2 et 1 Nm.

Lorsqu'il est tourné dans le sens horaire, le couple des écrous papillon déclenche un "sur-engagement" dès que le couple spécifié est atteint. Lors du serrage, cela garantira que le couple maximum autorisé n'est pas dépassé. Lorsqu'il est tourné dans le sens anti-horaire, le mécanisme se bloque de manière à transmettre le couple nécessaire au desserrage.

Des essais d'endurance ont montré que le couple ne varie pas même après 60 000 cycles de serrage.

Spécifications

Plastique
Technopolymère (Polyamide PA)

renforcé de fibre de verre
résistant aux températures jusqu'à 80 °C
noir, finition matSW

Goujon fileté
Acier, noirci

Couleur du capuchon
gris, RAL 7035

RoHS

d₁	d₃	Longueur l	d₄	d₅	h₁	h₂	h₃	t	couple max. ±10% en Nm

47	M 6	30	9	39	44	15	0.3	10	1
47	M 8	40	12	39	44	15	0.3	12	1

d₁

d₃

Longueur l

d₄

d₅

h₁

h₂

h₃

couple max. ±10%
en Nm

M 6

0.3

M 8

0.3

GN 5910 Vis de bouton à limiteur de couple à couple réglable

Description du produit

Spécifications

Options d'article/Tableau

Configuration et prix

Réglage du couple

Pièce sélectionnée (Comment commander)

Données CAO

Données CAO

Connexion

Connexion rapide

Trouvez-vous votre produit ?

Ceci pourrait également vous intéresser...


Pour régler le couple, il suffit de retirer le capuchon du bouton à limiteur de couple afin de pouvoir accéder au mécanisme de réglage et débloquer le réglage du couple.
Le couple est réglé à l'aide du boulon à 6 pans creux situé au centre du bouton. Le cadran gradué se déplace en direction axiale, augmentant ou réduisant la limite de couple.
La valeur du couple réglé est indiquée par le cadran. La valeur réglée correspond aux graduations situées au niveau des pans obliques du hublot de l'indicateur du cadran. Après réglage du couple, le capuchon doit être remis en place. Cela permet de verrouiller le réglage du couple et de protéger le mécanisme de réglage contre tout accès non autorisé.
