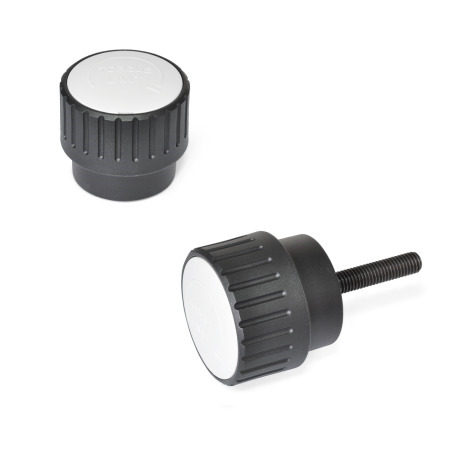

Drehmoment-Rändelgriffschrauben GN 5910 (MZD-A / -p)

GN 5910 Drehmoment-Rändelgriffschrauben, mit einstellbarem Drehmoment

ELESA original design
code: MZD-A / -p

Normblatt GN 5910 Diese Seite drucken Kunststoff-Eigenschaften

Produktbeschreibung

Drehmoment-Rändelgriffschrauben GN 5910 werden dann eingesetzt, wenn das per Handkraft einleitbare Drehmoment begrenzt werden soll. Das zu begrenzende Drehmoment kann zwischen 0,2 Nm und 1 Nm eingestellt werden.

Die Drehmomentmechanik des Rändelgriffs löst beim Rechtsdrehen mit Erreichen des eingestellten Drehmoments eine „Überrastung“ aus. Dadurch ist sichergestellt das z. B. beim Anziehen, ein max. zulässiges Drehmoment nicht überschritten wird. Beim Linksdrehen sperrt die Mechanik so, dass ein zum Lösen nötiges Drehmoment übertragen wird.

Dauertests haben ergeben, dass sich das Drehmoment auch nach bis zu 60.000 Anzugszyklen nicht verändert.

Ausführung

Kunststoff
Thermoplast (Polyamid PA)

glasfaserverstärkt
temperaturbeständig bis 100 °C
schwarz, mattSW

Schraube
Stahl, brüniert

Farbe der Abdeckkappe
grau, RAL 7035

RoHS

d₁	d₃	Länge l	d₄	d₅	h₁	h₂	h₃	t	max. Drehmoment ±10% in Nm

47	M 6	30	9	39	44	15	0.3	10	1
47	M 8	40	12	39	44	15	0.3	12	1

d₁

d₃

Länge l

d₄

d₅

h₁

h₂

h₃

max. Drehmoment ±10%
in Nm

M 6

0.3

M 8

0.3

GN 5910 Drehmoment-Rändelgriffschrauben mit einstellbarem Drehmoment

Produktbeschreibung

Ausführung

Artikelvarianten / Tabelle

Artikelauswahl und -konfiguration

Einstellung des Drehmoments

Ausgewählter Artikel (Bestellbeispiel)

CAD-Daten

CAD-Daten

Anmeldung

Quick-Login

Ihr Produkt nicht gefunden?

Das könnte Sie auch interessieren...

zuletzt geklickt


Zum Einstellen des Drehmoments muss die Abdeckkappe des Drehmomentgriffs entfernt werden, um an die Einstellmechanik zu gelangen und um die Sicherung der Drehmoment-einstellung aufzuheben.
Das Drehmoment wird durch die Innensechskantschraube im Zentrum des Griffs eingestellt. Dabei bewegt sich die Skalenscheibe in axialer Richtung und erhöht bzw. verringert das zu begrenzende Drehmoment.
Der eingestellte Drehmomentwert wird an der Skalenscheibe angezeigt. Je nach Drehmomentwert befinden sich die schiefen Ebenen der Anzeigefenster auf einer Höhe mit den Skalenstrichen der Skalenscheibe. Nach dem Einstellen des Drehmoments muss die Abdeckkappe wieder aufgesetzt werden. Dadurch wird die Drehmomenteinstellung gesichert und die Einstellmechanik vor ungewolltem Zugriff geschützt.
