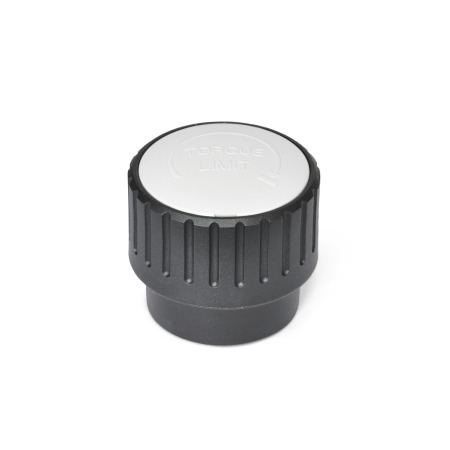

Drehmoment-Rändelgriffe GN 5910 (MZD-A / -p)

d₁	d₂	d₄	d₅	h₁	h₂	h₃	t	max. Drehmoment ±10% in Nm

47	M 6	9	39	44	15	0.3	12	1
47	M 8	12	39	44	15	0.3	12	1

Einstellung des Drehmoments


Zum Einstellen des Drehmoments muss die Abdeckkappe des Drehmomentgriffs entfernt werden, um an die Einstellmechanik zu gelangen und um die Sicherung der Drehmoment-einstellung aufzuheben.
Das Drehmoment wird durch die Innensechskantschraube im Zentrum des Griffs eingestellt. Dabei bewegt sich die Skalenscheibe in axialer Richtung und erhöht bzw. verringert das zu begrenzende Drehmoment.
Der eingestellte Drehmomentwert wird an der Skalenscheibe angezeigt. Je nach Drehmomentwert befinden sich die schiefen Ebenen der Anzeigefenster auf einer Höhe mit den Skalenstrichen der Skalenscheibe. Nach dem Einstellen des Drehmoments muss die Abdeckkappe wieder aufgesetzt werden. Dadurch wird die Drehmomenteinstellung gesichert und die Einstellmechanik vor ungewolltem Zugriff geschützt.

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

33,25 CHF

zzgl. ges. Mehrwertsteuer 2,69 CHF
brutto 35,94 CHF

Verfügbar innerhalb von 2-5 Tagen

ELESA Code: 35501

Beschreibung: MZD.50-A-M6

Gewicht: 0,073 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
