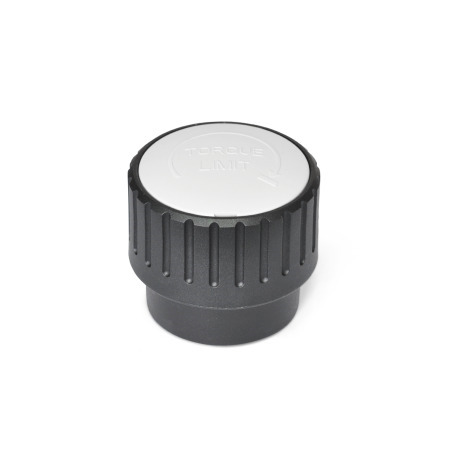

Manopole zigrinate con limitatore di coppia GN 5910 (MZD-A / -p)

GN 5910 Manopole zigrinate con limitatore di coppia, con coppia regolabile

ELESA original design
code: MZD-A / -p

Scheda Tecnica GN 5910 Stampa questa pagina Caratteristiche del materiale plastico

Descrizione del prodotto

Le manopole zigrinate con limitatore di coppia GN 5910 sono utilizzate quando è necessario limitare la coppia applicata manualmente. Il limite di coppia può essere impostato tra 0,2 Nm e 1 Nm.

Ruotando la manopola in senso orario, il meccanismo di coppia della manopola attiva un limitatore non appena si raggiunge la coppia stabilita. Durante il serraggio questo garantisce che non venga superata la coppia massima consentita. Ruotando la manopola in senso antiorario, il meccanismo si blocca in modo da trasferire la coppia necessaria per lo sblocco.

Le prove di resistenza hanno dimostrato che la coppia non cambia nemmeno dopo un massimo di 60.000 cicli di serraggio.

Specifiche

Plastica
Tecnopolimero (poliammide PA)

Rinforzo in fibra di vetro
Resistente a temperature fino a 80 °C
Nero, finitura mattSW

Boccola
Acciaio, brunito

Colore della calottina
Colore grigio RAL 7035

RoHS

d₁	d₂	d₄	d₅	h₁	h₂	h₃	t	Coppia max. ±10% in Nm

47	M 6	9	39	44	15	0.3	12	1
47	M 8	12	39	44	15	0.3	12	1

d₁

d₂

d₄

d₅

h₁

h₂

h₃

Coppia max. ±10%
in Nm

M 6

0.3

M 8

0.3

GN 5910 Manopole zigrinate con limitatore di coppia con coppia regolabile

Descrizione del prodotto

Specifiche

Opzioni articolo / Tabella

Selezione e configurazione articolo

Regolazione della coppia

Parte selezionata (Come ordinare)

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...


Per regolare la coppia è necessario rimuovere la calotta della manopola con limitatore di coppia per accedere al meccanismo di regolazione e disinnestare il limitatore di coppia.
La coppia viene impostata con la vite a cava esagonale al centro della manopola. Il disco graduato si sposta in direzione assiale, aumentando o riducendo il limite della coppia.
Il valore di coppia impostato è indicato sul disco graduato. A seconda del valore di coppia, le superfici inclinate della finestra di visualizzazione sono allineate con i segni del disco graduato. Dopo aver impostato la coppia è necessario rimontare la calotta. Questo blocca l'impostazione della coppia e protegge il meccanismo di regolazione da accessi non autorizzati.
