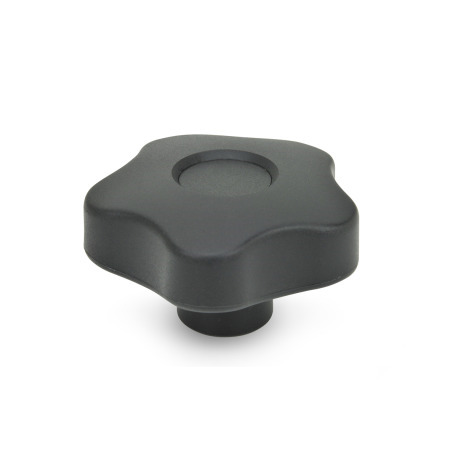

GN 5337.2 Boutons étoile Douille en laiton / acier


GN 5337.2 Boutons étoile, plastique, douille en laiton/acier Type: E - Avec capuchon (alésage borgne fileté)
ELESA original design VCT.
Type: E - Avec capuchon (alésage borgne fileté)
GN 5337.2 Boutons étoile, plastique, douille en laiton/acier Type: E - Avec capuchon (alésage borgne fileté) GN 5337.2 Boutons étoile, plastique, douille en laiton/acier Type: C - avec capuchon (alésage borgne H9) GN 5337.2 Boutons étoile, plastique, douille en laiton/acier Type: D - Sans capuchon (alésage fileté)

Description du produit

Information

Les boutons étoile GN 5332 sont caractérisés par les 5 lobes. Ils confèrent non seulement un style spécifique aux boutons, mais cette forme permet également à l'opérateur d'obtenir un couple plus élevé.

Spécifications

Plastique
Technopolymère (Polypropylène PP)

  • renforcé, résistant aux chocs
  • résistant aux températures jusqu'à 90 °C
  • noir mat

Type E et D
Douille en laiton


Type C
Douille en acier


RoHS

Sur demande

Autres couleurs de capuchons
(Couleur standard : noir)

Schéma technique

3D
Masquer schéma technique
GN 5337.2 Boutons étoile, plastique, douille en laiton/acier schéma

Options d'article/Tableau

Type

EAvec capuchon (alésage borgne fileté)
Cavec capuchon (alésage borgne H9)
DSans capuchon (alésage fileté)
Afficher/Masquer colonnes
d1d2
Type E
d3
Type D
d4 H9
Type C
d5d6h1h2t1t2
min.
25M 4M 5M 6-----13819810-
32M 5M 6M 8M 5M 6M 8B 6-151023101212
40M 6M 8-M 6M 8-B 8-171327121814
40M 10--M 10----1713271217-
50M 8M 10M 12M 8M 10M 12B 8B 10191532142014
63M 8M 10M 12M 8M 10M 12B 8B 10221937162620
74M 12M 14-M 12M 14-B 8B 12261743.5222620
74M 16--M 16--B 16-261743.5223120
84M 12M 16-M 12M 16-B 12B 16282244212525
95M 16-------3219462122-

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques



Diamètre de la poignée d1
Filetage d2 (Type E)
Filetage d3 (Type D)
Diamètre d'alésage d4 (Type C)
Type



Pièce sélectionnée (Comment commander)

Total (net)
1,80 CHF
plus TVA 0,15 CHF
brute 1,95 CHF
En stock
ELESA Code: 69811-C9
Description: VCT.25 B-M4-C9
Poids: 0,009 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
