GN 5337.2 Volantini di serraggio a stella Boccola in ottone / acciaio

Foto

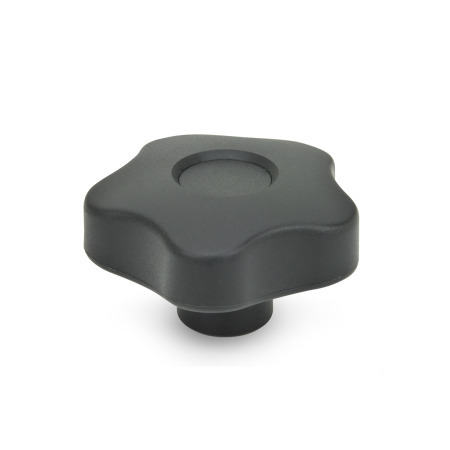

GN 5337.2 Volantini di serraggio a stella, plastica, boccola in ottone / acciaio Tipo: E - Con calottina (foro cieco filettato)
ELESA original design VCT.
Tipo: E - Con calottina (foro cieco filettato)
GN 5337.2 Volantini di serraggio a stella, plastica, boccola in ottone / acciaio Tipo: E - Con calottina (foro cieco filettato) GN 5337.2 Volantini di serraggio a stella, plastica, boccola in ottone / acciaio Tipo: C - Con calottina (foro cieco H9) GN 5337.2 Volantini di serraggio a stella, plastica, boccola in ottone / acciaio Tipo: D - Senza calottina (foro filettato)

Descrizione del prodotto

Informazioni

I volantini di serraggio a stella GN 5337.2 sono caratterizzati dai 5 lobi. Oltre a conferire uno stile particolare, questa forma permette all'operatore di ottenere coppie più elevate.

Specifiche

Plastica
Tecnopolimero (polipropilene PP)

  • Rinforzato, resistente agli urti
  • Resistente a temperature fino a 90 °C
  • Colore nero, finitura matt

Tipo E e D
Boccola in ottone


Tipo C
Boccola in acciaio


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 5337.2 Volantini di serraggio a stella, plastica, boccola in ottone / acciaio disegno

Opzioni articolo / Tabella

Tipo

ECon calottina (foro cieco filettato)
CCon calottina (foro cieco H9)
DSenza calottina (foro filettato)
Mostra / Nascondi colonne
d1d2
Tipo E
d3
Tipo D
d4 H9
Tipo C
d5d6h1h2t1t2
min.
25M 4M 5M 6-----13819810-
32M 5M 6M 8M 5M 6M 8B 6-151023101212
40M 6M 8-M 6M 8-B 8-171327121814
40M 10--M 10----1713271217-
50M 8M 10M 12M 8M 10M 12B 8B 10191532142014
63M 8M 10M 12M 8M 10M 12B 8B 10221937162620
74M 12M 14-M 12M 14-B 8B 12261743.5222620
74M 16--M 16--B 16-261743.5223120
84M 12M 16-M 12M 16-B 12B 16282244212525
95M 16-------3219462122-

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche



Diametro impugnatura d1
Filettatura d2 (tipo E)
Filettatura d3 (tipo D)
Diametro foro alesato d4 (Tipo C)
Tipo



Parte selezionata (Come ordinare)

Totale (netto)
1,80 CHF
più IVA 0,15 CHF
lordo 1,95 CHF
In magazzino
ELESA Code: 69811-C9
Descrizione: VCT.25 B-M4-C9
Peso: 0,009 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
