GN 476 Morsetti di sostegno a T Alluminio

Foto

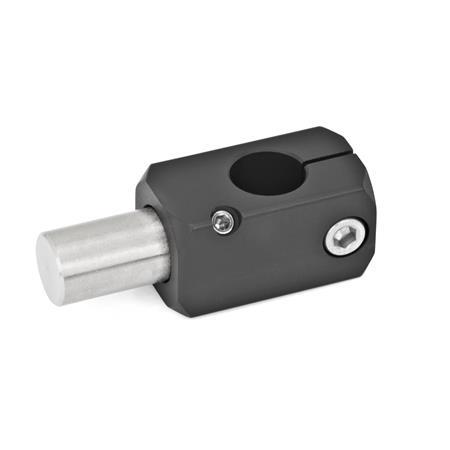

GN 476 Morsetti di sostegno a T, alluminio Finitura: ELS - anodizzato, nero
Tipo: W - con bullone
Finitura: ELS - anodizzato, nero
Tipo: W - con bullone
GN 476 Morsetti di sostegno a T, alluminio Finitura: ELS - anodizzato, nero
Tipo: W - con bullone GN 476 Morsetti di sostegno a T, alluminio Finitura: ELS - anodizzato, nero
Tipo: A - con foro alesato GN 476 Morsetti di sostegno a T, alluminio Finitura: MT - Rettificato, finitura matt
Tipo: A - con foro alesato GN 476 Morsetti di sostegno a T, alluminio Finitura: MT - Rettificato, finitura matt
Tipo: W - con bullone

Descrizione del prodotto

Informazioni

I morsetti di sostegno a T GN 476 (tipo W) costituiscono un'alternativa ai morsetti di sostegno a croce girevoli GN 475 quando sono richieste forze angolari elevate.

La vite di fissaggio standard nella filettatura di bloccaggio d4 è una vite a testa cilindrica con esagono incassato DIN 912. Può essere sostituita dal kit di serraggio GN 511 (per il codice articolo vedere tabella delle dimensioni).

Specifiche

Alluminio

  • Rettificato, finitura mattMT
  • anodizzato, neroELS

Bullone (tipo W)
Acciaio INOX AISI 303


Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304


Vite di pressione senza testa DIN 913 (tipo A)
Acciaio INOX AISI 304


Vite di pressione senza testa DIN 915 (tipo W)
Acciaio INOX AISI 304


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 476 Morsetti di sostegno a T, alluminio disegno

Opzioni articolo / Tabella

Tipo

Acon foro alesato
Wcon bullone
Mostra / Nascondi colonne
d1
Foro alesato
per
tolleranza albero h11
d2
Tipo A
d3
Tipo W
d4
Filettatura di
serraggio
d5kl1l2l3l4s
Quadro
tKit di serraggio per d4
B 8B 88M 4M 4161613265.5-8GN 511-M4-16
B 10B 1010M 5M 5201715.531.57810GN 511-M5-20
B 12B 1212M 5M 5201916.535.581012GN 511-M5-20
B 15B 1515M 6M 625212043.5101215GN 511-M6-25
B 16B 1616M 6M 62524204511-16GN 511-M6-25
B 20B 2020M 6M 630262251121618GN 511-M6-30

Selezione e configurazione articolo

Apri configuratore 3D
Foro alesato d1
Foro alesato d2
Diametro d3
Tipo


Finitura

Parte selezionata (Come ordinare)

Totale (netto)
17,75 CHF
più IVA 1,44 CHF
lordo 19,19 CHF
Disponibile entro 2-5 giorni
Peso: 0,025 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
