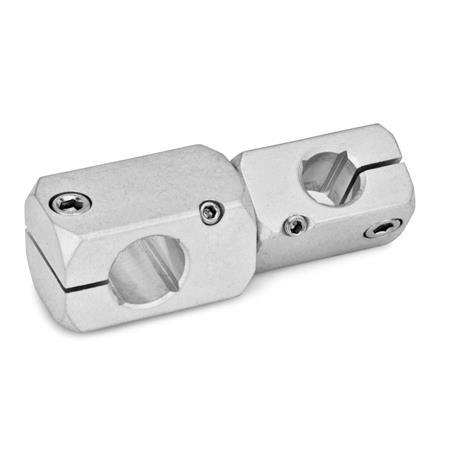

Morsetti di sostegno a croce girevoli GN 475

Finitura: MT - Rettificato, finitura matt

Scheda Tecnica GN 475 Stampa questa pagina Tolleranze fondamentali ISO Caratteristiche dell’acciaio INOX

Descrizione del prodotto

I morsetti di sostegno a croce girevoli GN 475 collegano barre e tubi nel sistema di morsetti di sostegno con qualsiasi angolo regolabile. Quando la regolazione dell'angolo viene sbloccata, una metà del morsetto di sostegno rimane collegata con accoppiamento di forza.

Le viti di fissaggio standard nelle filettature di bloccaggio d₃ e d₄ sono viti a testa cilindrica con esagono incassato DIN 912. Possono essere sostituite dai kit di serraggio GN 511 (per il codice articolo vedere tabella delle dimensioni).

Specifiche

Alluminio

Rettificato, finitura mattMT
anodizzato, neroELS

Viti a testa cilindrica DIN 912
Acciaio INOX AISI 304

Vite di pressione senza testa DIN 915
Acciaio INOX AISI 304

RoHS

d₁ Foro alesato per tolleranza albero h11	d₂ Foro alesato per tolleranza albero h11	d₃ Filettatura di serraggio	d₄ Filettatura di serraggio	k₁	k₂	l₁	l₂	l₃	m	s₁ Quadro	s₂ Quadro	Kit di serraggio per d₃	per d₄

B 8	B 8	M 4	M 4	16	16	52.5	13	13	26.5	-	-	GN 511-M4-16	GN 511-M4-16
B 10	B 8	M 5	M 4	20	16	58	15.5	13	29.5	8	-	GN 511-M5-20	GN 511-M4-16
B 10	B 10	M 5	M 5	20	20	63.5	15.5	15.5	32.5	8	8	GN 511-M5-20	GN 511-M5-20
B 12	B 8	M 5	M 4	20	16	62	16.5	13	32.5	10	-	GN 511-M5-20	GN 511-M4-16
B 12	B 12	M 5	M 5	20	20	71.5	16.5	16.5	38.5	10	10	GN 511-M5-20	GN 511-M5-20
B 15	B 10	M 6	M 5	20	16	75.5	20	15.5	40	12	8	GN 511-M6-25	GN 511-M5-20
B 15	B 12	M 6	M 5	25	20	79.5	20	16.5	43	12	10	GN 511-M6-25	GN 511-M5-20
B 15	B 15	M 6	M 6	25	25	87.5	20	20	47.5	12	12	GN 511-M6-25	GN 511-M6-25
B 16	B 12	M 6	M 5	25	20	81	20	16.5	44.5	-	10	GN 511-M6-25	GN 511-M5-20
B 16	B 16	M 6	M 6	25	25	90.5	20	20	50.5	-	-	GN 511-M6-25	GN 511-M6-25
B 20	B 15	M 6	M 6	30	25	95	22	20	53	16	12	GN 511-M6-30	GN 511-M6-25
B 20	B 16	M 6	M 6	30	25	96.5	22	20	54.5	16	-	GN 511-M6-30	GN 511-M6-25
B 20	B 20	M 6	M 6	30	30	102.5	22	22	58.5	16	16	GN 511-M6-30	GN 511-M6-30
