Chiusure GN 115

Distanza chiusura A	d Tipo SG, RG, KG, HG	Tipo SK, ST	h Tipo SG, RG, KG, HG	Tipo SK, ST

4	8	13	16	20	24	28	32	36	40	45	28	32	4	6
6	10	14	18	22	26	30	34	38	42	50	28	32	4	6

Istruzioni per la progettazione e il montaggio

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

Una volta assemblata, la chiusura viene spinta attraverso il foro dalla parte anteriore. Il dado esagonale può quindi essere spinto sulla chiusura dal retro e avvitato in posizione.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

Per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

11,30 CHF

più IVA 0,92 CHF
lordo 12,22 CHF

In magazzino

Peso: 0,094 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Segnaliamo i nostri sconti per quantità.

Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF

Quantità

Dati CAD

Altri formati di dati

Salva tra i preferiti

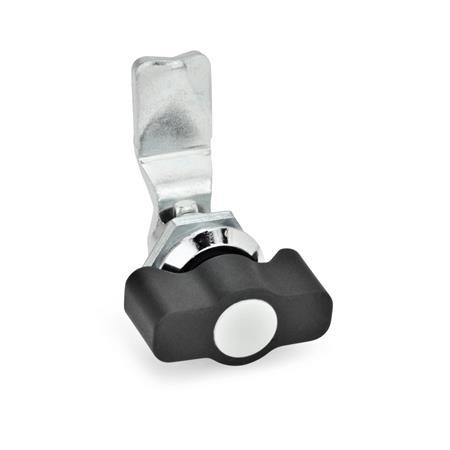

GN 115 Chiusure con manopole

Foto

Descrizione del prodotto

Informazioni

Specifiche

Accessorio

Disegno tecnico

Opzioni articolo / Tabella

Tipo

Selezione e configurazione articolo

Istruzioni per la progettazione e il montaggio

Parte selezionata (Come ordinare)

Dati CAD

Dati CAD

Login

Accesso rapido

Hai trovato il prodotto?

Anche questo potrebbe interessarti...

SG	Con volantino di serraggio a lobi
SK	Con chiavetta di serraggio
ST	Con impugnatura a T
RG	Con manopola zigrinata GN 7336
KG	Con chiavetta di serraggio
HG	Con leva
