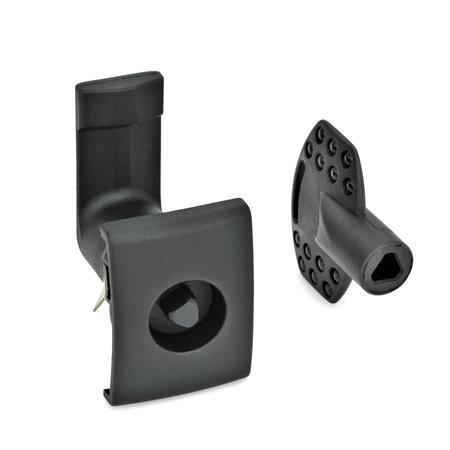

GN 115.5 Chiusure Plastica, per montaggio a scatto, funzionamento con chiave a tubo

Foto

GN 115.5 Chiusure per montaggio a scatto Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Corpo di contenimento serratura con arresto, rettangolare con maniglia
ELESA original design
code: CQT.FM
Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Corpo di contenimento serratura con arresto, rettangolare con maniglia
GN 115.5 Chiusure per montaggio a scatto Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Corpo di contenimento serratura con arresto, rettangolare con maniglia GN 115.5 Chiusure per montaggio a scatto Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: CR - Cromato
N° identificativo: 1 - Corpo di contenimento serratura con arresto tondo GN 115.5 Chiusure per montaggio a scatto Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 1 - Corpo di contenimento serratura con arresto tondo GN 115.5 Chiusure per montaggio a scatto Tipo: DK - Con innesto triangolare (DK6,5)
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 3 - Corpo di contenimento serratura con arresto, tondo con maniglia GN 115.5 Chiusure per montaggio a scatto Tipo: VDE - Con doppia mappa
Finitura: CR - Cromato
N° identificativo: 1 - Corpo di contenimento serratura con arresto tondo GN 115.5 Chiusure per montaggio a scatto Tipo: VDE - Con doppia mappa
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 1 - Corpo di contenimento serratura con arresto tondo GN 115.5 Chiusure per montaggio a scatto Tipo: VDE - Con doppia mappa
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 2 - Corpo di contenimento serratura con arresto, rettangolare con maniglia GN 115.5 Chiusure per montaggio a scatto Tipo: VDE - Con doppia mappa
Finitura: SW - Nero, RAL 9005, finitura strutturata
N° identificativo: 3 - Corpo di contenimento serratura con arresto, tondo con maniglia

Descrizione del prodotto

Informazioni

Le chiusure GN 115.5 funzionano con una rotazione massima di 90° che porta la levetta di chiusura in posizione di blocco dietro il telaio della porta. Gli smussi della levetta facilitano la chiusura della porta.

Sono disponibili diverse levette di chiusura per coprire una distanza A da 18 a 30 mm.

La dotazione comprende la chiave per l'innesto triangolare e la chiave a doppia mappa in plastica.

Specifiche

Plastica (Poliammide PA)
Rinforzata con fibra di vetro


Corpo di contenimento serratura
Arresto tondo (identificativo n. 1)

  • Nero, RAL 9005, finitura strutturataSWSW
    Resistente a temperature fino a 130 °C
    Autoestinguente
  • CromatoCRCR
    Resistente a temperature fino a 80 °C

Corpo di contenimento serratura
Arresto rettangolare (identificativo n. 2)

  • Nero, RAL 9005, finitura strutturataSWSW
  • Resistente a temperature fino a 130 °C
  • Autoestinguente

Corpo di contenimento serratura
Arresto tondo con maniglia (identificativo n. 3)

  • Nero, RAL 9005, finitura strutturataSWSW
  • Resistente a temperature fino a 130 °C

Altre parti
Acciaio INOX


Grado di protezione IP 65


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 115.5 Chiusure per montaggio a scatto disegno

Opzioni articolo / Tabella

Tipo

DKCon innesto triangolare (DK6,5)
VDECon doppia mappa

N° identificativo

1Corpo di contenimento serratura con arresto tondo
2Corpo di contenimento serratura con arresto, rettangolare con maniglia
3Corpo di contenimento serratura con arresto, tondo con maniglia
Mostra / Nascondi colonne
Distanza chiusura A
1820222530

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Tipo


Distanza chiusura Riegelabstand A
Finitura
CR
SW
N° identificativo



Note su UL 94 V-0

Alcune chiusure della versione SW sono interamente realizzate in plastica classificata come autoestinguente ai sensi di UL 94 V-0.

La classificazione UL 94 V-0 (Underwriters Laboratories) descrive il comportamento della plastica alla combustione. Nel test, un provino di materiale plastico con forma e dimensioni stabilite viene collocato in posizione verticale e dato alle fiamme. Per ottenere la classificazione V-0, la fiamma deve spegnersi entro 10 secondi senza produrre gocce ardenti.

Placca di smontaggio GN 115.5-DB

Disegno GN 115.5 smontaggio

Si tratta di un semplice attrezzo che consente di smontare il meccanismo di chiusura.

Istruzioni per la progettazione e il montaggio

Disegno pagina 2 GN 115

Per l’installazione praticare un’apertura nella porta, nella calotta o nello sportello, come indicato nello schema.

Una volta montata, la chiusura può essere inserita dalla parte anteriore attraverso il foro fino all'arresto. Contemporaneamente, le linguette metalliche a scatto ingranano nella struttura circostante sul lato posteriore e trattengono la chiusura nel foro.

L’apertura di installazione richiesta nell'anta della porta viene solitamente praticata mediante perforazione o taglio laser durante la produzione in serie.

Il foro di installazione può essere ottenuto anche mediante foratura o fresatura, come indicato negli schemi.

In alternativa, per piccole serie e per lamiere d'acciaio con spessore inferiore a 2 mm, Perforatori per lamiera GN 123 è l'utensile ideale.

Parte selezionata (Come ordinare)

Totale (netto)
10,90 CHF
più IVA 0,88 CHF
lordo 11,78 CHF
Disponibile entro 2-5 giorni
ELESA Code: 421266
Descrizione: CQTF/T-FM-35-18-AE-VO
Peso: 0,039 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
