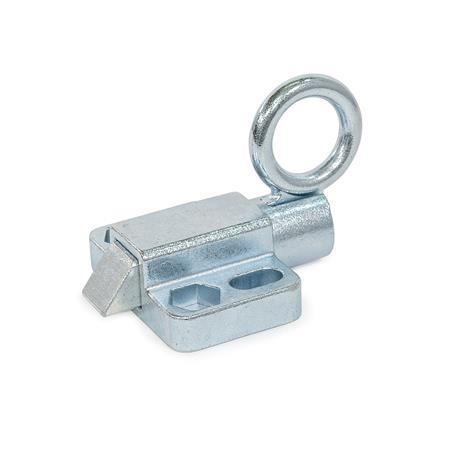

GN 724.6 Pistoncini di posizionamento a molla Acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo

Foto

GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 1 - Senza pezzo di riscontro
Type: C1 - Smusso in alto
Materiale/Finitura: ZB - Zincato, passivato blu
Identification no.: 1 - Senza pezzo di riscontro
GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C1 - Smusso in alto Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C2 - Smusso in basso Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C3 - Smusso a destra Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: NI - Fusione di precisione in acciaio INOX Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: SW - nero RAL 9005, finitura testurizzata Identification no.: 2 - Con pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 1 - Senza pezzo di riscontro GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo Type: C4 - Smusso a sinistra Materiale/Finitura: ZB - Zincato, passivato blu Identification no.: 2 - Con pezzo di riscontro
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 724.6 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 724.6 hanno un puntale a sezione quadrata, una superficie di presa su un lato e uno smusso sull'altro lato. Quando la parte da bloccare si sposta verso lo smusso il puntale rientra nella guida, così le scanalature e i bordi possono oltrepassarlo. Il puntale si innesta automaticamente nella direzione della superficie di presa. Per rilasciare la presa, tirare l'anello di azionamento manualmente oppure con un cavo o un tirante munito di gancio.

I tipi con posizione di arresto vengono usati quando il pistoncino deve rientrare temporaneamente. A questo scopo, l’anello di azionamento viene ruotato lateralmente quando il perno è rientrato. L’anello viene trattenuto in posizione dalla rientranza alla sommità della guida.

Le tolleranze dimensionali tra il perno e la guida garantiscono l'affidabilità funzionale anche in applicazioni poco precise o in caso di contaminazione.

Per il fissaggio, i fori di montaggio esagonali o ad asola permettono l'uso di viti a testa cilindrica ISO 4762 e viti o dadi a testa esagonale DIN 931 o DIN 934.

Specifiche

Guida/pezzo di riscontro

  • Fusione di precisione in acciaio
    • Zincato, passivato bluZBZB
    • Zincato, rivestimento con polveri
      nero RAL 9005, finitura testurizzataSWSW
  • Fusione di precisione in acciaio INOXNI AISI CF-8

Anello di azionamento

  • Fusione di precisione in acciaio
    Zincato, finitura passivata blu per ZB / SW
  • Fusione di precisione in acciaio INOX AISI CF-8 per NI

Puntale

  • Acciaio, temprato
    Zincato, finitura passivata blu per ZB / SW
  • Acciaio INOX AISI 431, temprato per NI

Molla di compressione
Acciaio INOX AISI 316Ti

RoHS

Disegno tecnico

3D
GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo disegno
Nascondi disegno tecnico
GN 724.6 Pistoncini di posizionamento a molla, acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo disegno

Opzioni articolo / Tabella

Type

C1Smusso in alto
C2Smusso in basso
C3Smusso a destra
C4Smusso a sinistra

Identification no.

1Senza pezzo di riscontro
2Con pezzo di riscontro
Mostra / Nascondi colonne
b1sad1d2h1k1
min.		l1 ≈l2l3l4l5l6l7Carico molla in N ≈
iniziale
Finale
13206.5346101.5681035141.54826.51435
20301048915210215541.56080402270
Mostra / Nascondi colonne
b1sb2d3h2h3k2k3k4k5k6k7mA/F
13206.56.17.51.57.51812192.51.53410
20301010.114514341027.5325517

Selezione e configurazione articolo

Apri configuratore 3D
Larghezza b1
Larghezza s
Type




Materiale/Finitura
SW
ZB
Identification no.


Esempi di applicazione

8cd239a0-3caf-4300-bd7d-19b2943d849a

Parte selezionata (Come ordinare)

Totale (netto)
25,05 CHF
più IVA 2,03 CHF
lordo 27,08 CHF
Disponibile entro 2-5 giorni
Peso: 0,185 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
