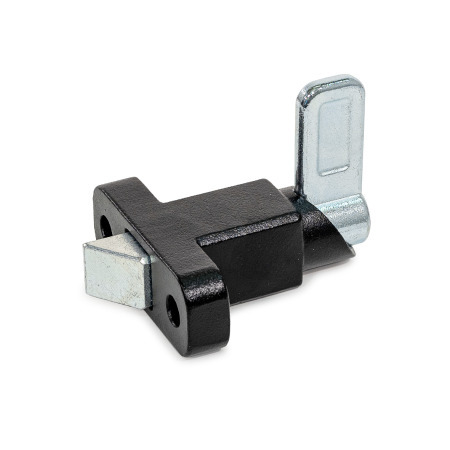

GN 724.2 Pistoncini di posizionamento a molla con leva Acciaio/acciaio INOX, con perno smussato, con flangia per montaggio a filo

I pistoncini di posizionamento a molla GN 724.2 hanno un puntale a sezione quadrata, una superficie di presa su un lato e uno smusso sull'altro lato. Quando il movimento avviene in direzione del puntale smussato, il perno oltrepassa i bordi e le scanalature mentre il puntale smussato lo sposta nella guida. Il perno si inserisce automaticamente in sede quando si sposta verso la superficie di presa. Per rilasciare la presa basta tirare la levetta di chiusura.

Una tacca sulla sommità della curva trattiene la leva di azionamento in posizione quando è necessario ritrarre il puntale temporaneamente.

Le tolleranze dimensionali tra il perno e la guida garantiscono l'affidabilità funzionale anche in applicazioni poco precise o in caso di contaminazione. Il meccanismo di chiusura è già lubrificato e se necessario può essere rilubrificato.

Sono disponibili diverse opzioni di fissaggio. I fori di montaggio esagonali permettono l'uso di viti a testa cilindrica ISO 4762 e viti o dadi a testa esagonale DIN 931 o DIN 934.

Specifiche

Guida

• Fusione di precisione in acciaio
  • Zincato, passivato bluZB
  • Zincato, rivestimento con polveri
    Nero, RAL 9005, finitura strutturataSW
• Fusione di precisione in acciaio INOXNI AISI CF-8

Puntale

• Acciaio, temprato
  Zincato, finitura passivata blu per ZB/SW
• Acciaio INOX AISI 431, temprato per NI

Levetta di chiusura

• Fusione di precisione in acciaio
  Zincata, finitura passivata blu per ZB/SW
• Fusione di precisione in acciaio INOX AISI CF-8 per NI

Molla di compressione
Acciaio INOX AISI 316Ti

RoHS
