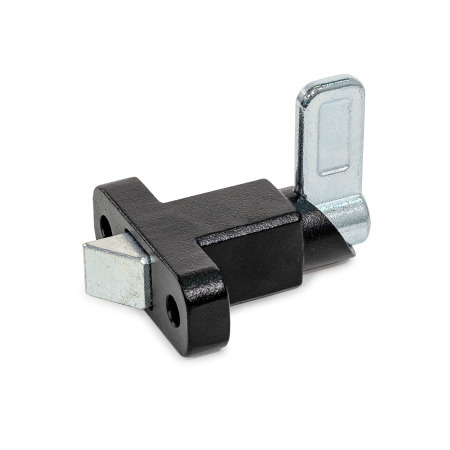

GN 724.2 Federriegel Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch

Produktbild

GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt
Kennziffer: 3 - Anlaufschräge, rechts
Form: A - Riegelstellung rechtwinklig zum Flansch
Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 1 - Anlaufschräge, oben Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 2 - Anlaufschräge, unten Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 3 - Anlaufschräge, rechts Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: A - Riegelstellung rechtwinklig zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: NI - Edelstahl-Feinguss GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: SW - schwarz, RAL 9005, strukturmatt GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Kennziffer: 4 - Anlaufschräge, links Form: B - Riegelstellung parallel zum Flansch Oberfläche / Werkstoff: ZB - verzinkt, blau passiviert
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 724.2 Diese Seite drucken Edelstahl-Eigenschaften

Produktbeschreibung

Hinweis

Federriegel GN 724.2 verfügen über einen Raststift mit quadratischem Querschnitt und einer Rastfläche, der eine Anlaufschräge gegenüber liegt. Bei einer Bewegung in Richtung der Anlaufschräge überfährt der Raststift Nuten und Kanten, da dabei der Raststift durch die Anlaufschräge in die Führung bewegt wird. In Richtung der Rastfläche rastet der Raststift entsprechend automatisch ein. Durch Betätigung des Riegels kann die Rastung aufgehoben werden.

Die Rastkerbe am oberen Ende der Kurve bewirkt, dass der Riegel gehalten wird, wenn der Raststift zeitweise nicht vorstehen soll.

Die Maßtoleranzen zwischen Bolzen und Führung sind so gewählt, dass die Funktionssicherheit auch bei groben Anwendungen oder Verschmutzung gewährleistet ist. Die Rastmechanik ist im Lieferzustand geschmiert und kann bei Bedarf nachgeschmiert werden.

Die Befestigung kann sehr flexibel gestaltet werden. Die Bohrungen mit Sechskant erlauben die Verwendung von Zylinderschrauben ISO 4762 und Sechskantschrauben oder -muttern nach DIN 931 bzw. DIN 934.

Ausführung

Führung

  • Stahl-Feinguss
    • verzinkt, blau passiviertZBZB
    • verzinkt und kunststoffbeschichtet
      schwarz, RAL 9005, strukturmattSWSW
  • Edelstahl-FeingussNI 1.4308

Riegel

  • Stahl-Feinguss
    verzinkt, blau passiviert bei ZB / SW
  • Edelstahl-Feinguss 1.4308 bei NI

Raststift

  • Stahl, gehärtet
    verzinkt, blau passiviert bei ZB / SW
  • Edelstahl 1.4112, gehärtet bei NI

Druckfeder
Edelstahl 1.4571

RoHS

Technische Zeichnung

3D
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Skizze
Technische Zeichnung ausblenden
GN 724.2 Federriegel, Stahl / Edelstahl, mit Anlaufschräge, mit Anschraubflansch Skizze

Artikelvarianten / Tabelle

Form

ARiegelstellung rechtwinklig zum Flansch
BRiegelstellung parallel zum Flansch

Kennziffer

1Anlaufschräge, oben
2Anlaufschräge, unten
3Anlaufschräge, rechts
4Anlaufschräge, links
