GN 672 Pistoncini di posizionamento a molla con leva con guida in plastica

Foto

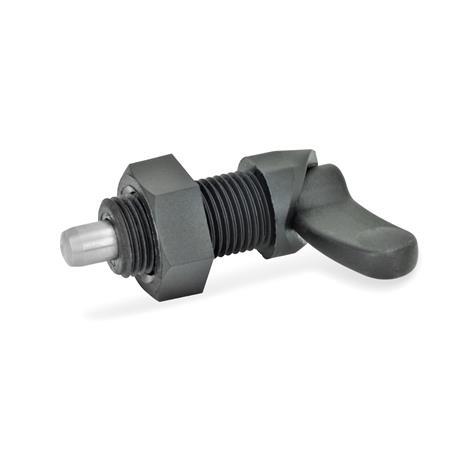

GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica Materiale: NI - Acciaio inox Tipo: AK - Con controdado
ELESA original design
code: PMT.200
Materiale: NI - Acciaio inox
Tipo: AK - Con controdado
GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica Materiale: NI - Acciaio inox Tipo: AK - Con controdado GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica Materiale: NI - Acciaio inox Tipo: A - Senza controdado GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica Materiale: ST - Acciaio Tipo: A - Senza controdado GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica Materiale: ST - Acciaio Tipo: AK - Con controdado
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 672 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla con leva GN 672 vengono utilizzati nei casi in cui non è richiesto che il perno di bloccaggio sporga continuamente. Ruotando la leva di 180° il perno di bloccaggio viene retratto. Un incavo trattiene il puntale in questa posizione.

I pistoncini di posizionamento a molla con leva e guida in plastica offrono una variante particolarmente conveniente.

Specifiche

Guida (corpo filettato)
Plastica (poliammide PA-HP)

  • Rinforzo in fibra di vetro
  • Resistente a temperature fino a 130 °C
  • Colore nero, finitura matt

Perno del puntale

  • AcciaioST
    Temprato, brunito
  • Acciaio inoxNI AISI 303

Molla di compressione
Acciaio INOX AISI 302

Chiusura
Plastica (poliammide PA)

  • Colore nero, finitura matt
  • Non rimovibile

Controdado
Plastica (poliammide PA-HP)
Colore nero, finitura matt

RoHS

Disegno tecnico

3D
GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica disegno
Nascondi disegno tecnico
GN 672 Pistoncini di posizionamento a molla con leva, con guida in plastica disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
AKCon controdado
Mostra / Nascondi colonne
d1
Perno -0.1/-0.15
Foro alesato -0.08		d2d3l1 ≈l2l3l4sA/F1A/F2Coppia di
serraggio
max.
in Nm		Carico
della molla
in N ≈
iniziale


finale
6M 12 x 1,515.55182626.58141910935
8M 16 x 1,520.561103032.5101924181040

Selezione e configurazione articolo

Apri configuratore 3D
Diametro vite d1
Filettatura collare d2
Tipo


Materiale


Parte selezionata (Come ordinare)

Totale (netto)
10,10 CHF
più IVA 0,82 CHF
lordo 10,92 CHF
Disponibile entro 2-5 giorni
ELESA Code: 51722
Descrizione: PMT.200-6-M12x1,5-AK
Peso: 0,033 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
