GN 810.4 Attrezzi di serraggio Acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale

Foto

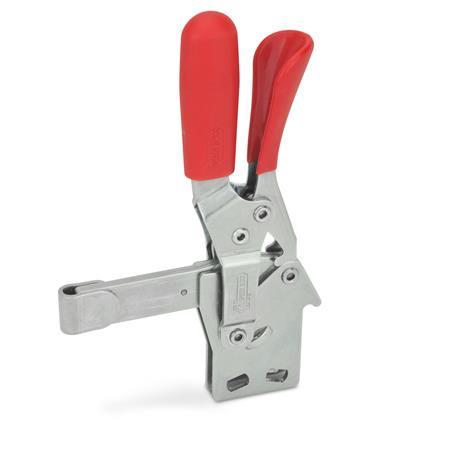

GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: FL - Braccio di bloccaggio massiccio, con fermo a saldare
Materiale: NI - Acciaio inox
Tipo: FL - Braccio di bloccaggio massiccio, con fermo a saldare
GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: FL - Braccio di bloccaggio massiccio, con fermo a saldare GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: BL - Braccio di bloccaggio a forcella, con due rondelle flangiate GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale Materiale: NI - Acciaio inox Tipo: BLC - Braccio di bloccaggio a forcella, con due rondelle flangiate e vite di bloccaggio GN 708.1
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 810.4 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Informazioni

Gli attrezzi di serraggio rapido GN 810.4 sono bloccati in entrambe le posizioni finali. In posizione bloccata questo impedisce l'apertura accidentale o indotta dalle vibrazioni; in posizione aperta impedisce la chiusura automatica dell'attrezzo, ad esempio se il braccio di bloccaggio è esteso. Per consentire l'apertura e la chiusura il bloccaggio si può sganciare con una sola mano.

Questi attrezzi funzionano secondo il principio della ginocchiera: la leva e il braccio di bloccaggio si muovono nella stessa direzione. In posizione bloccata, la leva di azionamento è in posizione verticale.

Gli attrezzi di serraggio nella versione con braccio a U e due rondelle flangiate (tipo BL) possono accogliere una vite di bloccaggio specifica per l'applicazione. Il tipo BLC comprende anche una vite di bloccaggio con puntale in neoprene.

Il tipo FL può essere utilizzato saldando il fermo, che può quindi accogliere un componente di fissaggio specifico per l'applicazione.

Specifiche

Acciaio inoxNI AISI 304

Tutte le parti mobili
Lubrificate con grasso speciale

Impugnatura in plastica dal design massiccio
Colore rosso, resistente all'olio

Vite di bloccaggio GN 708.1, tipo A

  • Acciaio INOX AISI 304
  • Spintore in gomma 85 Shore A

RoHS

Disegno tecnico

3D
GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale disegno
Nascondi disegno tecnico
GN 810.4 Attrezzi di serraggio rapido, acciaio INOX, leva di azionamento verticale, con meccanismo di bloccaggio, con base di fissaggio verticale disegno

Opzioni articolo / Tabella

Tipo

BLBraccio di bloccaggio a forcella, con due rondelle flangiate
BLCBraccio di bloccaggio a forcella, con due rondelle flangiate e vite di bloccaggio GN 708.1
FLBraccio di bloccaggio massiccio, con fermo a saldare
Mostra / Nascondi colonne
MisuraFH in N
Capacità
di ritegno		a ≈b1b2b3b4d1d2 ≈h1 ≈h2h3h4h5
max.
130105028351056.2M 65.515641.51625.525
230200040431268.5M 86.518348183024
Mostra / Nascondi colonne
Misural1 ≈
Tipo BL
Tipo BLC
Tipo FL		l2 ≈l3
max.		l4m1m2m3m4r ≈sw
Intervallo
regolabile
130858642545512.5196.57.579.5517.5
230110.511258736818216.56.5104620

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche


Misura
Tipo



Materiale

Parte selezionata (Come ordinare)

Totale (netto)
106,50 CHF
più IVA 8,63 CHF
lordo 115,13 CHF
Disponibile entro 2-5 giorni
Peso: 0,280 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
