GN 782 Rotules radiales Acier

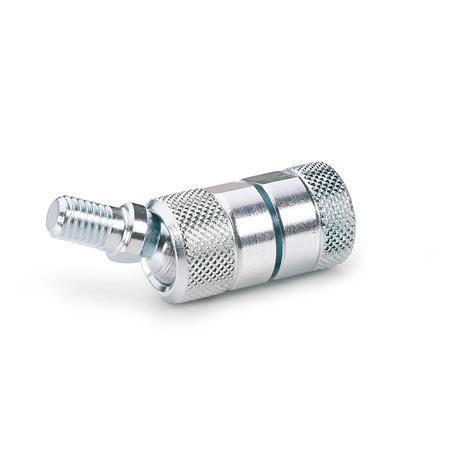

GN 782 Rotules radiales, acier Type: KS - Bille avec filetage mâle
N° d'identification: 1 - Douille de montage avec filetage femelle
Type: KS - Bille avec filetage mâle
N° d'identification: 1 - Douille de montage avec filetage femelle
GN 782 Rotules radiales, acier Type: KS - Bille avec filetage mâle
N° d'identification: 1 - Douille de montage avec filetage femelle GN 782 Rotules radiales, acier Type: KI - Bille avec filetage femelle
N° d'identification: 1 - Douille de montage avec filetage femelle GN 782 Rotules radiales, acier Type: KI - Bille avec filetage femelle
N° d'identification: 2 - Douille de montage avec filetage mâle GN 782 Rotules radiales, acier Type: KS - Bille avec filetage mâle
N° d'identification: 2 - Douille de montage avec filetage mâle

Description du produit

Information

L'écrou de serrage des rotules radiales GN 782 peut être défini pour apporter une poussée requise sur les rondelles-ressorts Belleville afin d'améliorer la résistance aux mouvements de la bille.

Parallèlement, les rondelle-ressorts Belleville agissent en tant que rondelles de sécurité pour les vis.

Lorsque la poussée maximum sur les rondelle-ressorts Belleville est atteinte, le bras à billes est immobilisé fermement sur l'écrou de serrage et la vis. Le couple de serrage maximum spécifié dans le tableau ne doit pas être dépassé.

Spécifications

Acier
zingué, passivé bleu


Pièce de frein
Plastique
Polyacétal (POM)


RoHS

Schéma technique

3D
Masquer schéma technique
GN 782 Rotules radiales, acier schéma

Options d'article/Tableau

Type

KSBille avec filetage mâle
KIBille avec filetage femelle

N° d'identification

1Douille de montage avec filetage femelle
2Douille de montage avec filetage mâle
Afficher/Masquer colonnes
d1d2d3d4l1l2l3l4l5 +1.0/-0.3l6l7A/F1A/F2couple de serrage
recommandé
en Nm ≈
M 6M 6178.510811202516.81615715
M 8M 81911121012.52329.519.51817920
M 10M 1021131512142633.523.520191135
M 12M 122816181520344431.528251445

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques

Filetage d1
Type


N° d'identification


Pièce sélectionnée (Comment commander)

Total (net)
35,65 CHF
plus TVA 2,89 CHF
brute 38,54 CHF
En stock
Poids: 0,046 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
