GN 3975 Réducteurs à vis sans fin Logement en aluminium

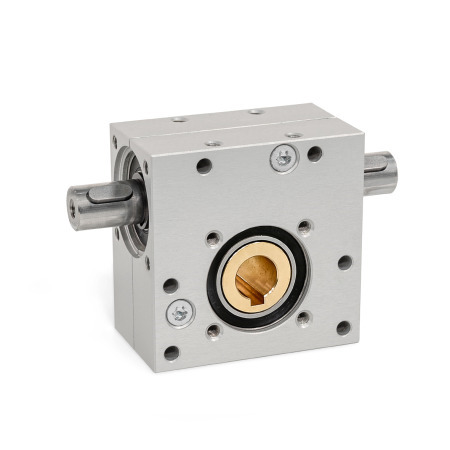

GN 3975 Réducteurs à vis sans fin, logement en aluminium

Fiche standard GN 3975 Imprimer cette page Caractéristiques mécaniques/Instructions de montage Rainure de clavette P9 DIN 6885 Tolérances ISO fondamentales

Description du produit

Information

Les réducteurs à vis sans fin GN 3975 peuvent transmettre un couple élevé malgré leurs dimensions très compactes. Ils peuvent être utilisés dans une multitude de cas comme ; par exemple, pour régler l'inclinaison ou changer le sens de rotation d'un arbre.

Leurs nombreux trous de fixation permettent de les monter facilement dans n'importe quelle orientation ou position. Les clavettes parallèles peuvent être positionnées selon n'importe quel angle.

Suivant le rapport de transmission, il peut ne pas y avoir d'auto-blocage statique entre la vis sans fin et la roue hélicoïdale, ce qui signifie que cette dernière peut sortir de son état de repos sous l'effet d'un couple exercé par l'extrémité de sortie.

Spécifications

Logement

Aluminium
Hermétiquement fermé pour empêcher la pénétration de poussière
Anodisé, couleur naturelleAN

Vis sans fin, acier

Vis sans fin, laiton

Roulement à billes

Acier
Hermétiques (disques d'étanchéité 2RS)

Plage de température : -20 °C à 60 °C

RoHS

Schéma technique

GN 3975 Réducteurs à vis sans fin, logement en aluminium schéma

Masquer schéma technique

GN 3975 Réducteurs à vis sans fin, logement en aluminium schéma

Options d'article/Tableau

Form

A	Sortie sur un côté

* Profondeur utile du filetage : min. 1,6 x d₆/d₈

Configuration et prix

Ouvrir le configurateur 3D

Caractéristiques mécaniques

Jeu circonférentiel de l'arbre d'entraînement

1° ± 0,5°

Sens de rotation de l'arbre

Tout

Conception du jeu de roues hélicoïdales

Gauche

Espérance de vie (valeur indicative)

1 000 heures à pleine charge et à une vitesse de rotation de 500 tr/min,
en partant du principe que le boîtier fonctionne à raison de 20 % toutes les 5 minutes
(1 minute de fonctionnement + 4 minutes de pause) à une température ambiante de 20 °C

Afficher/Masquer colonnes

m₁	x₁	x₂	x₃	x₄	x₅	x₆	x₇

20	13	2,1	1,8	1,5	15	13	11
20	15	1,5	1,3	1	12	10	8
20	18	1,1	0,9	0,7	11	9	7
20	23	0,9	0,7	0,5	10	8	6
20	30	0,6	0,5	0,4	8,5	7	5,5
20	40	0,35	0,31	0,26	5,5	4,8	4
20	65	0,24	0,2	0,16	4,5	3,8	3

Afficher/Masquer colonnes

m₁	x₁	x₈	x₉	x₁₀	x₁₁	x₁₂	x₁₃

20	13	200	200	500	500	56	-
20	15	250	250	500	500	52	-
20	18	250	250	500	500	55	-
20	23	250	250	500	500	50	-
20	30	350	350	500	500	45	-
20	40	400	400	500	500	39	x
20	65	500	500	500	500	29	x

*Vitesse côté entrée, **à une force axiale = 0, ***à une force radiale = 0

Instructions de montage

Lors du montage, ne forcez pas sur le logement ou les roulements. Il est recommandé d'utiliser les trous filetés d₈ de l'arbre.

Il est recommandé d'utiliser un système de couplage approprié pour compenser le décalage des arbres et les tolérances d'excentricité résultant de la fabrication, mais aussi pour amortir les vibrations et les chocs.

Exemples d'application

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

307,70 CHF

plus TVA 24,92 CHF
brute 332,62 CHF

Disponible dans les 2-5 jours

Poids: 0,422 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.
