GN 741 Bouchons filetés Aluminium, résistant jusqu'à 100 °C

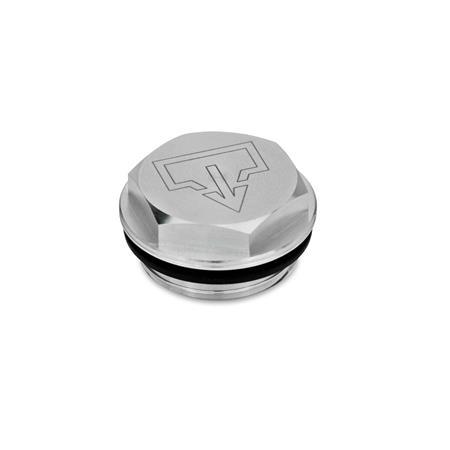

GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: AS - avec symbole de vidange DIN, blanc
N° d'identification: 1 - Sans trou d'évent
Type: AS - avec symbole de vidange DIN, blanc
N° d'identification: 1 - Sans trou d'évent
GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: AS - avec symbole de vidange DIN, blanc
N° d'identification: 1 - Sans trou d'évent GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: ASS - avec symbole de vidange DIN, anodisé noir
N° d'identification: 1 - Sans trou d'évent GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: ES - avec symbole de recharge DIN, blanc
N° d'identification: 1 - Sans trou d'évent GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: ESS - avec symbole de recharge DIN, anodisé noir
N° d'identification: 1 - Sans trou d'évent GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: OS - neutre, blanc
N° d'identification: 1 - Sans trou d'évent GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C Type: OSS - neutre, noir anodisé
N° d'identification: 1 - Sans trou d'évent

Description du produit

Information

Les bouchons filetés GN 741 présentent un diamètre extérieur d1 pour s'adapter aux trous avec filetage BSP selon DIN 3852.

L'anneau d'étanchéité est encastré dans une rainure évidée, ce qui l'empêche de tomber tout en évitant son écrasement lors du serrage du bouchon.

Spécifications

Aluminium

  • Type OS, ES et AS
    finement tourné, blanc
  • Type OSS, ESS et ASS
    finement tourné, noire anodisée
  • Symboles gravés au laser

Joint
Caoutchouc d'éthylène propylène diénique (NBR)

  • noir
  • Résistant aux températures
    jusqu'à 100 °C

RoHS

Sur demande

avec jauge

Schéma technique

3D
Masquer schéma technique
GN 741 Bouchons filetés avec et sans symboles, aluminium, résistant jusqu'à 100 °C schéma

Options d'article/Tableau

Type

OSneutre, blanc
OSSneutre, noir anodisé
ESavec symbole de recharge DIN, blanc
ESSavec symbole de recharge DIN, anodisé noir
ASavec symbole de vidange DIN, blanc
ASSavec symbole de vidange DIN, anodisé noir

N° d'identification

1Sans trou d'évent
2avec perçage d'évent
Afficher/Masquer colonnes
d1d2d2d3
Perçage
d'évent
d4e ≈l1l2st
19G 1/4M 14 x 1,5--2M 517.315.58158
22G 3/8M 16 x 1,5--2M 520.815.58188
26G 1/2M 20 x 1,5--2M 524.3168.5218
32G 3/4M 26 x 1,5M 27 x 1,5-2M 531.2179278
40G 1M 33 x 1,5--2M 53719.511328
50G 1 1/4M 40 x 1,5M 42 x 1,5M 42 x 22M 547.32112418
60G 1 1/2---2M 557.72213508

Configuration et prix

Ouvrir le configurateur 3D
Diamètre extérieur d1
Filetage en pouces d2
Filetage fin d2
Type






N° d'identification


Pièce sélectionnée (Comment commander)

Total (net)
9,45 CHF
plus TVA 0,77 CHF
brute 10,22 CHF
Disponible dans les 2-5 jours
Poids: 0,068 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Données CAO
