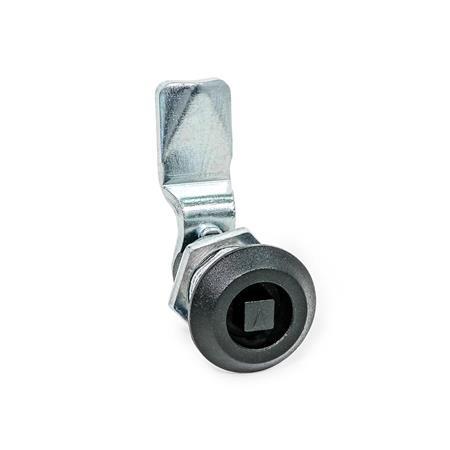

Loquets GN 515

Type: VK8 - Manipulation par broche carrée A/F8

Fiche standard GN 515 Imprimer cette page Instructions de construction et de montage

Description du produit

Les loquets GN 515 sont identiques aux loquets standard GN 115, à l'exception du logement allongé. Ils sont actionnés par une rotation limitée à 90°, qui déplace le bras de verrouillage en position verrouillée à l'arrière du dormant. Les chanfreins du bras de verrouillage facilitent la fermeture de la porte.

Les différents profils de courbure des bras de verrouillage permettent de moduler la distance de verrouillage A de 16 à 92 mm en fonction de la hauteur du logement h₁ tandis que le logement allongé est adapté aux portes d'une épaisseur allant jusqu'à 50 mm.

Les loquets GN 515 sont livrés avec le bras de verrouillage emballé séparément.

Spécifications

Logement de verrou
Zinc moulé sous pressionZD

Collier de boîtier
Fini poudré
noir, RAL 9005, finition texturéeSW

Autres pièces
Acier zingué, passivé bleu

Classe de protection IP 65

RoHS

Accessoire

Clés à douille GN 119.2
Poignées d'ouverture GN 120.1
Plaques de guidage protectrices GN 120.2

h₁	Écartement du bras de verrouillage A	h₂	s max.

30	16	20	25	28	32	36	40	44	48	52	57	40	20
30	18	22	26	30	34	38	42	46	50	54	62	40	20
40	26	30	35	38	42	46	50	54	58	62	67	50	30
40	28	32	36	40	44	48	52	56	60	64	72	50	30
50	36	40	45	48	52	56	60	64	68	72	77	60	40
50	38	42	46	50	54	58	62	66	70	74	82	60	40
60	46	50	55	58	62	66	70	74	78	82	87	70	50
60	48	52	56	60	64	68	72	76	80	84	92	70	50

h₁

Écartement du bras de verrouillage A

h₂

s max.

DK	avec broche triangulaire (DK7)
VK7	Manipulation par broche carrée A/F7
VK8	Manipulation par broche carrée A/F8
SCH	Manipulation par fente
VDE	avec double panneton

GN 515 Loquets avec logement allongé, actionnement par clé à douille
