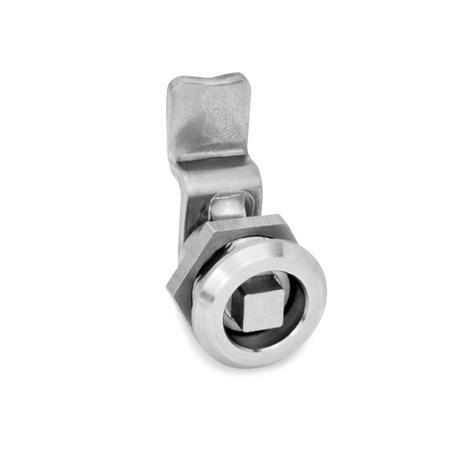

GN 115.6 Loquets Inox, petit modèle, actionnement par clé à douille


GN 115.6 Loquets, inox, petit modèle Type: VK - Manipulation par broche carrée (VK6)
Type: VK - Manipulation par broche carrée (VK6)
GN 115.6 Loquets, inox, petit modèle Type: VK - Manipulation par broche carrée (VK6) GN 115.6 Loquets, inox, petit modèle Type: DK - avec broche triangulaire (DK6,5) GN 115.6 Loquets, inox, petit modèle Type: SCH - Manipulation par fente
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les loquets GN 115.6 ont des dimensions inférieures aux loquets GN 115.

Ils se verrouillent par une opération de rotation limitée à 90° qui déplace le mécanisme de verrouillage derrière le cadre de la porte. Les chanfreins du mécanisme de verrouillage facilitent la fermeture de la porte.

Les loquets avec différentes manivelles couvrent une distance de verrouillage A de 7,5 / 13,5 et 19,5 mm.

Dans leur conception standard, les loquets ont le même verrouillage/la même clé.

Les loquets GN 115.6 sont livrés avec le loquet emballé séparément.

Spécifications

Logement de verrou
Inox AISI 303


Loquet
Inox AISI 304


Autres pièces
Inox AISI 304


Classe de protection IP 65


RoHS

Schéma technique

3D
Masquer schéma technique
GN 115.6 Loquets, inox, petit modèle schéma

Options d'article/Tableau

Type

DKavec broche triangulaire (DK6,5)
VKManipulation par broche carrée (VK6)
SCHManipulation par fente
Afficher/Masquer colonnes
Distance de verrouillage A
7.513.519.5

Configuration et prix

Ouvrir le configurateur 3D
Type



Distance de verrouillage A

Instructions de construction et de montage

Skizze Seite 2 GN 115.1

Pour l'installation, percez un trou dans la porte, le cache ou le hayon comme indiqué sur le schéma.

Une fois assemblé, le loquet est introduit par l'avant via l'alésage. L'écrou à 6 pans peut ensuite être inséré sur le loquet par l'arrière et boulonné en place.

Le diamètre de l'alésage de montage pratiqué dans le battant de la porte est généralement obtenu par poinçonnage ou usinage laser lors de la production en série.

Le diamètre de l'alésage de montage peut également être obtenu par perçage ou fraisage comme indiqué dans les schémas ci-contre.

Les Outils de poinçonnage GN 123 sont l'outil de choix pour les petites séries et les tôles d'acier de moins de 2 mm d'épaisseur.

Pièce sélectionnée (Comment commander)

Total (net)
37,95 CHF
plus TVA 3,07 CHF
brute 41,02 CHF
Disponible dans les 2-5 jours
Poids: 0,030 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
