GN 437.3 Charnières Zinc moulé sous pression, avec ressort de rappel

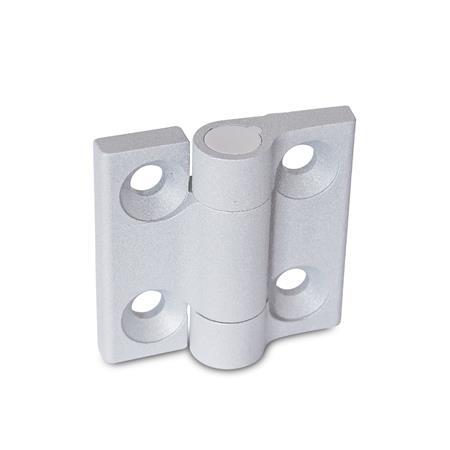

GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel Type: R2 - Ressort de rappel, ouverture, tension de ressort moyenne Couleur: SR - argenté, RAL 9006, finition texturée
Type: R2 - Ressort de rappel, ouverture, tension de ressort moyenne
Couleur: SR - argenté, RAL 9006, finition texturée
GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel Type: R2 - Ressort de rappel, ouverture, tension de ressort moyenne Couleur: SR - argenté, RAL 9006, finition texturée GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel Type: L2 - Ressort de rappel, fermeture, tension de ressort moyenne Couleur: SR - argenté, RAL 9006, finition texturée GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel Type: L2 - Ressort de rappel, fermeture, tension de ressort moyenne Couleur: SW - Noir, RAL 9005, finition texturée GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel Type: R2 - Ressort de rappel, ouverture, tension de ressort moyenne Couleur: SW - Noir, RAL 9005, finition texturée
Fiche standard GN 437.3 Imprimer cette page Liste des types de charnière Informations sur la capacité de charge des charnières en métal Caractéristiques du plastique

Description du produit

Information

Les charnières GN 437.3 avec un ressort de rappel permettent l'ouverture et la fermeture automatique des portes au moyen du ressort de torsion.

Le couple de rappel varie selon l'angle d'ouverture de la charnière. Des essais d'endurance ont montré que le couple ne varie pas même après 100 000 cycles d'ouverture/de fermeture.

Spécifications

Zinc moulé sous pressionZD
plastifié
Noir, RAL 9005, finition texturéeSWSW
argenté, RAL 9006, finition texturéeSRSR

Guide de ressort/capuchon
Plastique (Polyacétal POM)
résistant aux températures jusqu'à 80 °C

Ressort de torsion
Acier pour ressorts

RoHS

Schéma technique

3D
GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel schéma
Masquer schéma technique
GN 437.3 Charnières, zinc moulé sous pression, avec ressort de rappel schéma

Options d'article/Tableau

Type

L2Ressort de rappel, fermeture, tension de ressort moyenne
R2Ressort de rappel, ouverture, tension de ressort moyenne
Afficher/Masquer colonnes
l1l2dh1h2h3l3m1m2::couple de rappel max.
MR ±10 % en Nm
60608.318.57.59.52036361

Configuration et prix

Ouvrir le configurateur 3D
Matériau

l1
l2
Type


Couleur
SR
SW

Rapport entre l'angle d'ouverture et le couple de rappel

Le tableau suivant indique le rapport entre l'angle d'ouverture et le couple de rappel.

Couple de rappel MR ± 10 % en Nm
Afficher/Masquer colonnes
0°90°180°270°
0,250,50,751

Pièce sélectionnée (Comment commander)

Total (net)
22,75 CHF
plus TVA 1,84 CHF
brute 24,59 CHF
Disponible dans les 2-5 jours
Poids: 0,150 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
