GN 437.3 Scharniere Zink-Druckguss, mit Federrückstellung

Produktbild

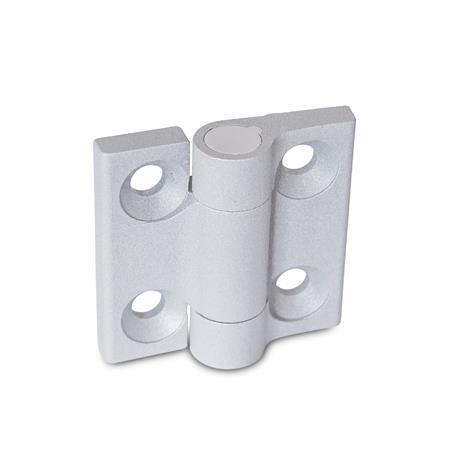

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Form: R2 - Federrückstellung, öffnend, mittlere Federkraft
Farbe: SR - silber, RAL 9006, strukturmatt

Form: R2 - Federrückstellung, öffnend, mittlere Federkraft
Farbe: SR - silber, RAL 9006, strukturmatt

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Form: R2 - Federrückstellung, öffnend, mittlere Federkraft
Farbe: SR - silber, RAL 9006, strukturmatt

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Form: L2 - Federrückstellung, schließend, mittlere Federkraft
Farbe: SR - silber, RAL 9006, strukturmatt

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Form: L2 - Federrückstellung, schließend, mittlere Federkraft
Farbe: SW - schwarz, RAL 9005, strukturmatt

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Form: R2 - Federrückstellung, öffnend, mittlere Federkraft
Farbe: SW - schwarz, RAL 9005, strukturmatt

Normblatt GN 437.3 Diese Seite drucken Zusammenstellung der Scharniere-Bauarten Angaben zur Belastbarkeit Kunststoff-Eigenschaften

Produktbeschreibung

Hinweis

Scharniere GN 437.3 mit Federrückstellung ermöglichen über die Torsionsfeder ein automatisches Öffnen bzw. Schließen von Türen.

Das Drehmoment der Rückstellung variiert dabei mit dem Öffnungswinkel des Scharniers. Dauertests haben ergeben, dass sich das Drehmoment der Rückstellung auch nach 100.000 Öffnungs- / Schließzyklen nicht verändert hat.

Ausführung

Zink-DruckgussZD
kunststoffbeschichtet
schwarz, RAL 9005, strukturmattSW
silber, RAL 9006, strukturmattSR

Federführung / Abdeckkappe
Kunststoff (Polyacetal POM)
temperaturbeständig bis 80 °C

Torsionsfeder
Federstahl

RoHS

Technische Zeichnung

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Skizze

Technische Zeichnung ausblenden

GN 437.3 Scharniere, Zink-Druckguss, mit Federrückstellung Skizze

Artikelvarianten / Tabelle

Form

L2	Federrückstellung, schließend, mittlere Federkraft
R2	Federrückstellung, öffnend, mittlere Federkraft

Spalten ein-/ausblenden

l₁	l₂	d	h₁	h₂	h₃	l₃	m₁	m₂	::max. Rückstelldrehmoment M_R ± 10% in Nm

60	60	8.3	18.5	7.5	9.5	20	36	36	1

Artikelauswahl und -konfiguration

3D-Konfigurator öffnen

Werkstoff

ZD - Zink-Druckguss

l₁

60

l₂

60

Form

L2 - Federrückstellung, schließend, mittlere Federkraft

R2 - Federrückstellung, öffnend, mittlere Federkraft

Farbe

SR - silber, RAL 9006, strukturmatt

SW - schwarz, RAL 9005, strukturmatt

Zusammenhang zwischen Öffnungswinkel und Rückstelldrehmoment

Aus folgender Tabelle geht der Zusammenhang zwischen Öffnungswinkel und Rückstelldrehmoment hervor.

Rückstelldrehmoment M_R ± 10% in Nm

Spalten ein-/ausblenden

0°	90°	180°	270°

0,25	0,5	0,75	1

Ausgewählter Artikel (Bestellbeispiel)

Artikelnummer

Nettopreis

22,75 CHF

zzgl. ges. Mehrwertsteuer 1,84 CHF
brutto 24,59 CHF

Verfügbar innerhalb von 2-5 Tagen

Gewicht: 0,150 kg

Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +41 44 951 05 06

RoHS: Ja

Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.

Beachten Sie unsere Rabattstaffel.

Bei einem Gesamtwert (ohne MwSt.) je Bestellung:
ab 200,00 CHF -> 10 % Rabatt
ab 300,00 CHF -> 15 % Rabatt
ab 600,00 CHF -> 20 % Rabatt
ab 1200,00 CHF -> 25 % Rabatt
ab 2500,00 CHF -> 30 % Rabatt
Gelenke werden netto berechnet.

Mindermengenzuschlag:
-> 10,00 CHF
bei Warenwert von 0,00 bis 49,99 CHF

Stück
