GN 817 Doigts d'indexage inox avec ou sans position de repos

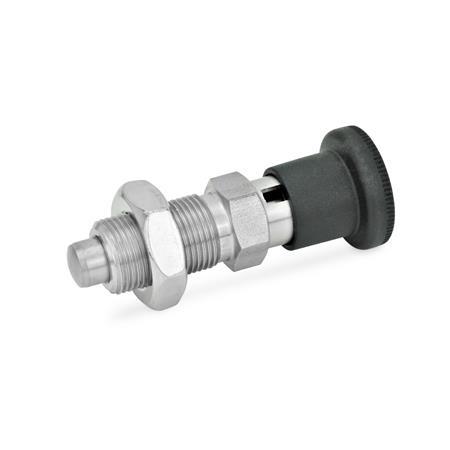

GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: CK - avec position de repos + contre-écrou
Matériau: NI - Inox
Type: CK - avec position de repos + contre-écrou
GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: CK - avec position de repos + contre-écrou GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: B - sans position de repos, sans contre-écrou GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: BK - sans position de repos, avec contre-écrou GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: C - avec position de repos, sans contre-écrou GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: G - sans contre-écrou, avec tige filetée GN 817 Doigts d'indexage en inox/bouton en plastique Matériau: NI - Inox
Type: GK - avec contre-écrou + tige filetée
Inox

Famille de produits en inox

Les pièces standard en inox ont été conçues pour le secteur agro-alimentaire, l'industrie chimique, des conditions ambiantes agressives ou une utilisation en extérieur.

  • résistance à la corrosion
  • ajustement précis
  • écologique
Afficher tous les produits en inox

Description du produit

Information

Les doigts d'indexage en inox GN 817 avec position de repos (Type C/CK) sont utilisés pour les applications où le doigt doit rester dans sa position rétractée. Pour ce faire, le bouton est tourné de 90° après avoir été rétracté. Une encoche maintient le doigt dans cette position.

Spécifications

InoxNI

  • AISI 303
  • Goupille de centrage nickelée chimiquement

Bouton champignon en plastique
Technopolymère (Polyamide PA)

  • noir mat
  • non amovible

RoHS

Schéma technique

3D
Masquer schéma technique
GN 817 Doigts d'indexage en inox/bouton en plastique schéma

Options d'article/Tableau

Type

Bsans position de repos, sans contre-écrou
BKsans position de repos, avec contre-écrou
Cavec position de repos, sans contre-écrou
CKavec position de repos + contre-écrou
Gsans contre-écrou, avec tige filetée
GKavec contre-écrou + tige filetée
Afficher/Masquer colonnes
d1
Poussoir -0.02/-0.05
Alésage H7
l1d2d3d4d5kl2l3l4l5l6A/FCharge du
ressort
en N ≈
initiale



finale
44M 8 x 116M 3714351654.52.5104.512
46M 8 x 116M 3714351654.52.510412.5
55M 10 x 119M 4816401865.5312515
58M 10 x 119M 4816401865.5312518
66M 12 x 1,523M 59204822673.5146.519
69M 12 x 1,523M 59204822673.514625
88M 16 x 1,528M 61024582688.54178.526
812M 16 x 1,528M 61024582688.54178.528
1012M 16 x 1,528M 61024582688.54179.538
1215M 20 x 1,533M 61228.571.533108.542211.540
1620M 24 x 233M 81528.578.5381211.55271354

Configuration et prix

Ouvrir le configurateur 3D
Caractéristiques



Diamètre du boulon d1
Course l1
Type






Matériau

Pièce sélectionnée (Comment commander)

Total (net)
16,00 CHF
plus TVA 1,30 CHF
brute 17,30 CHF
En stock
Poids: 0,014 kg
Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06
RoHS: Oui
Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
Notez nos réductions en fonction des quantités commandées.
Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF
