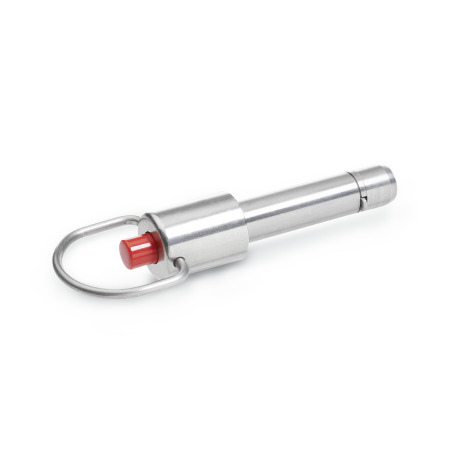

Broches de centrage GN 214.3

d₁ -0.1	l₁ +0.4 Taille minimum	a	b	d₂	d₃	d₄	d₅	l₂	l₃

6	10	12	16	20	25	30	35	40	45	50	60	70	80	-	-	2.3	0.5	7.3 +0.5	5.9	12	23	7	38
8	10	16	20	25	30	35	40	45	50	60	70	80	90	100	-	2.8	0.6	9.8 +0.5	7.9	12	23	8.4	38
10	15	20	25	30	35	40	45	50	60	70	80	90	100	110	120	3.3	1	11.7 +1	9.9	16	28	9.8	42
12	20	25	30	35	40	45	50	60	70	80	90	100	110	120	-	3.8	1	13.7 +1	11.9	16	28	11.3	42
16	30	35	40	45	50	60	70	80	90	100	110	120	130	140	150	4.8	1.2	18.7 +1	15.9	20	32	14.2	46.5

Capacité de charge des broches à billes

Information
Les capacités de charge indiquées dans le tableau pour la résistance au cisaillement des deux côtés (force de rupture) ont été calculées ou définies théoriquement sur la base de la norme DIN 50141.

Parallèlement, la section S du boulon menacé, selon un schéma proche, était considérée en deux plans de cisaillement avant rupture.

Les valeurs ci-dessus ont été obtenues par une série d'essais au cours desquels un nombre limité de pieds de machine ont été soumis pendant une durée limitée à une charge statique verticale par rapport aux pieds. En général, elles ne constituent pas une garantie d'état.

L'utilisateur doit déterminer si le produit est adapté à l'utilisation prévue. Les facteurs environnementaux peuvent modifier les valeurs spécifiées.

Il convient de prendre en compte un coefficient de sécurité approprié dans la conception.

Capacité de charge F en kN ≈ résistance au cisaillement des deux côtés selon DIN 50141 (force de rupture)

Afficher/Masquer colonnes

d₁	GN 214.3

6	17
8	35
10	47
12	75
16	138

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

21,05 CHF

plus TVA 1,71 CHF
brute 22,76 CHF

Disponible dans les 2-5 jours

Poids: 0,018 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).
