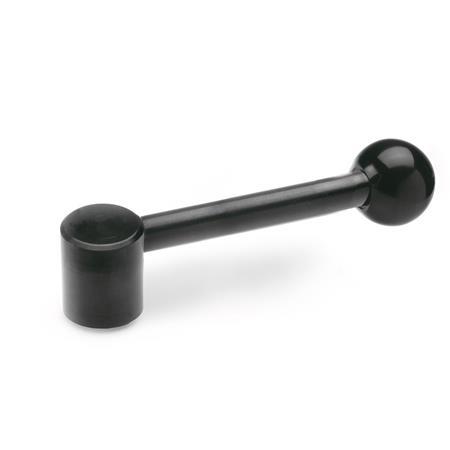

GN 212 Manettes à boule Acier, noirci

Type: B - levier droit à alésage lisse, tol. H7

Fiche standard GN 212 Imprimer cette page Trous traversants GN 110 Tolérances ISO fondamentales

Description du produit

Les manettes à boule GN 212 sont utilisées comme élément de serrage ou manettes d'actionnement.

Spécifications

Acier
noirci

Boules DIN 319
Plastique, Duroplast
noir, finition brillante

RoHS

Masquer schéma technique

Options d'article/Tableau

Type

C	levier oblique à alésage lisse, tol. H7
E	levier oblique avec filetage
B	levier droit à alésage lisse, tol. H7
D	levier droit avec filetage

Afficher/Masquer colonnes

d₁	d₂ Filetage	d₂ Filetage	d₃ H7 Alésage	d₃ Alésage	d₄	d₅	h₁	h₂ ≈ Type C Type E	Type B Type D	l₁ ≈ Type E Type C	Type B Type D	l₂ ≈	t₁ min.	t₂ min.

22	M 10	M 10	B 10	B 10	8	20	37	67	40.5	89.5	96	85	15	19
25	M 12	M 12	B 12	B 12	10	25	42	76	47	100.5	107.5	95	18	21
28	M 12	M 12	B 12	B 12	12	30	47	87	53	114	122	108	18	23
32	M 16	M 16*	B 16	B 16*	12	32	52	98	59	133	142	126	23	28
36	M 16	M 16	B 16	B 16*	14	35	58	108	64.5	146	156	138	24	28
40	M 20	M 20*	B 20	B 20	16	40	64	120	72	162.5	174	154	27	30

* non disponible en stock, nécessite une quantité commandée minimale

Configuration et prix

Trous traversants GN 110 (commande spéciale)

Afficher/Masquer colonnes

d₁ H7 s H11	d₁ H7 s H11	d₂ H11	d₃	Length l Standard version	Length l Handwheels DIN 950 / GN 949 to Ø 250

6	7	2.5	M 3	4.5	-
8	9	3	M 5	5.5	4.5
10	11	3	M 5	5.5	4.5
12	13	4	M 6	6.5	5.5
14	15	4	M 6	6.5	5.5
16	17	5	M 6	8	7
18	19	5	M 6	8	7
20	21	5	M 6	8	7
22	23	6	M 6	10	9
24	25	6	M 6	10	9
26	27	6	M 6	10	9

La liaison entre l'élément d'actionnement et l'arbre se fait très souvent au moyen d'un axe transversal ou d'une vis de pression.
En conséquence, l'utilisateur est confronté à des coûts relativement élevés car les trous traversants sur les éléments d'actionnement ne sont pas facilement disponibles en général.
Les composants avec trous traversants GN 110 sont non seulement proposés à des prix très compétitifs, mais ils évitent également au fabricant un travail de dessin inutile. Cependant, la forme géométrique de certains des éléments d'actionnement ne se prête pas à une modification de ce standard particulier.
Le trou de goupille d₂ H11 est percé pour s'adapter aux goupilles à ressort d'entraînement.

'''Le trou traversant GN 110 doit être commandé en tant qu'article séparé à l'étape 1 du panier sous note.**
**Pour commander : Volant à bras DIN 950-GG-160-B14-A avec trou traversant GN 110-QE'''

Pièce sélectionnée (Comment commander)

Numéro de pièce

Total (net)

18,20 CHF

plus TVA 1,47 CHF
brute 19,67 CHF

Disponible dans les 2-5 jours

Poids: 0,118 kg

Si l'article en question vient d'être ajouté à notre gamme de produits, il est possible que son poids ne soit pas encore précisé.
Si vous avez besoin de détails sur le poids, veuillez contacter notre service commercial !
Téléphone +41 44 951 05 06

RoHS: Oui

Cet article est conforme à la directive RoHS de l'Annexe III, ce qui signifie qu'il est conforme à la directive européenne 2011/65/UE, y compris l'extension (2015/863/EU) relative à la limitation de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques. La directive régit l'utilisation de substances dangereuses dans les dispositifs et composants. L'application de la loi nationale en vigueur est résumée dans la directive RoHS(Restriction d'emploi de certaines substances dangereuses).

Notez nos réductions en fonction des quantités commandées.

Avec une valeur totale (nette) par commande de :
à partir de 200,00 CHF -> 10 % de réduction
à partir de 300,00 CHF -> 15 % de réduction
à partir de 600,00 CHF -> 20 % de réduction
à partir de 1200,00 CHF -> 25 % de réduction
à partir de 2500,00 CHF -> 30 % de réduction
Les joints sont facturés net.

Supplément pour achats de faible volume :
-> 10,00 CHF
pour la valeur des marchandises de 0,00 à 49,99 CHF

Quantité
