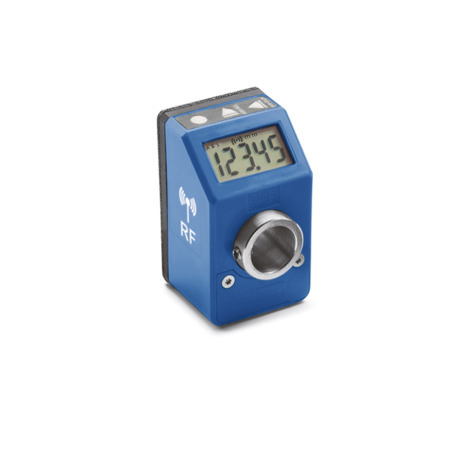

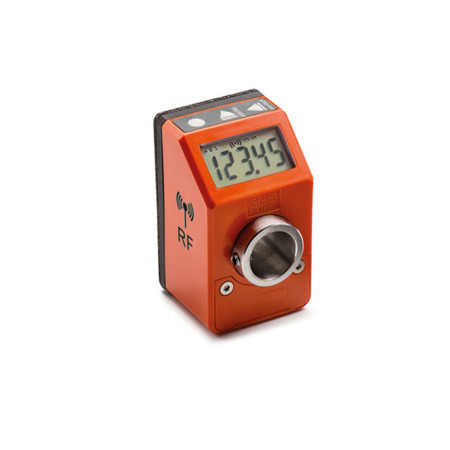

GN 9154 Indicateurs de position 5 chiffres, électronique, écran LCD, avec transmission des données par fréquence radio

Les composants suivants sont requis pour démarrer le système sans fil :

• Indicateur de position électronique GN 9153 / GN 9154
• Unité de commande GN 9150

Chaque unité de commande peut être couplée avec un maximum de 36 indicateurs de position. Un câble réseau RJ45 est utilisé pour la connexion aux commandes de la machine. Les systèmes de bus standard suivants sont fournis pour l'unité de commande :

• Profinet
• Modbus TCP
• Ethernet/IP

La position cible est envoyée aux indicateurs de position par l'unité de commande de la machine en fonction de la valeur reçue. Les indicateurs signalent ensuite leur position actuelle par fréquence radio.

Si la valeur de position cible et la valeur de position actuelle ne correspondent pas, l'affichage LCD de l'indicateur de position commence à clignoter. Le technicien de la machine doit alors ajuster l'indicateur de position sur la valeur correcte. L'affichage LCD montre la différence entre la valeur correspondant à la position cible et celle correspondant à la position actuelle ainsi que le sens dans lequel l'indicateur doit être tourné. Il doit être tourné jusqu'à ce que la valeur 0 soit affichée à l'écran, ce qui signifie un écart nul entre la valeur de position actuelle et cible.
Exemple : si la position actuelle affichée par l'indicateur de position est de 80 mm et que la position cible spécifiée est de 100 mm, une différence de 20 mm s'affiche sur l'écran de l'indicateur de position. L'indicateur doit être tourné dans le sens approprié jusqu'à ce que la valeur 0 soit affichée à l'écran.

Les indicateurs de position communiquent avec les unités de commande via un protocole ELESA exclusif et utilisent la plage de fréquences ISM SRD de 2,4 GHz - 2,48 GHz. Les données suivantes sont communiquées par signal radio :

• Valeur de position cible de l'indicateur de position
• Valeur de position actuelle de l'indicateur de position
• Changement de batterie requis

La plage efficace de communication radio est limitée à 30 mètres. Idéalement, l'antenne de l'unité de commande doit être installée dans un endroit dégagé et en hauteur. Elle peut également être prolongée, si nécessaire.
Le temps de réponse d'un indicateur de position à l'unité de commande via une communication radio est de 1 seconde. Lorsque plusieurs indicateurs de position sont utilisés, ceux-ci sont connectés en série, ce qui signifie que si l'installation inclut le nombre maximum de 36 indicateurs de position, le temps de réponse sera de 36 secondes. Le temps de réponse peut être réduit si nécessaire. Toutefois, cela réduit la durée de vie de la batterie.

L'un des avantages de la détermination électronique de position repose sur le grand nombre d'options d'affichage de l'indicateur de position.

Les paramètres suivants peuvent être configurés à l'aide des 3 / 4 boutons de fonction :

• Sélectionner un mode de mesure incrémentielle ou absolue
• Changer l'unité de dimension (mm, pouces ou degrés)
• Réinitialiser le compteur ou le réglage d'une valeur de décalage
• Changer la valeur d'affichage après un tour
• Changer la résolution, par exemple, le nombre de décimales affichées.
• Changer le sens de rotation ou de comptage
• Changer l'orientation de l'affichage (en fonction de l'orientation de l'installation)
• Régler la vitesse de rotation maximum

La batterie au lithium installée a une durée de vie de plus de 3 ans. Le moment où la batterie doit être remplacée est indiqué par un symbole sur l'écran. Le remplacement de la batterie est facile : il suffit de retirer le cache avant.
D'autres informations et instructions importantes sont disponibles dans la notice d'utilisation des indicateurs de position GN 9153 / GN 9154. Elles sont fournies avec chaque indicateur de position et peuvent être téléchargées sur le site www.ganternorm.com dans la section « Service ».

Les indicateurs de position et les commandes communiquent à l'aide du protocole ELESA exclusif. L'unité de commande peut uniquement traiter les valeurs correspondant aux positions cible et actuelle des indicateurs de position et les envoyer aux commandes de la machine. Par conséquent, les commandes de la machine ne sont pas directement accessibles sur le réseau sans fil de l'unité de commande. La communication radio est ainsi protégée contre toute altération du système ou tout accès par des tiers.
Les perturbations ou interférences provenant d'autres réseaux sans fil classiques tels que les réseaux WiFi, Bluetooth, etc., n'entravent pas le fonctionnement du système mais peuvent augmenter le temps de réponse des indicateurs de position vers l'unité de commande.
Évitez de placer l'unité de commande juste à côté de composants à forte puissance tels que les moteurs, convertisseurs, etc. Si cela n'est pas possible, une distance de sécurité d'au moins 200 mm doit être assurée.
