Famiglia di prodotti: ESD (12 Corrispondenze) Ti trovi qui: Panoramica prodotti  >  3.10 Ruote e rotelle  >  Ruote con supporto per medie portate  >  GN 22885 Ruote con supporto per medie portate prodotto precedente

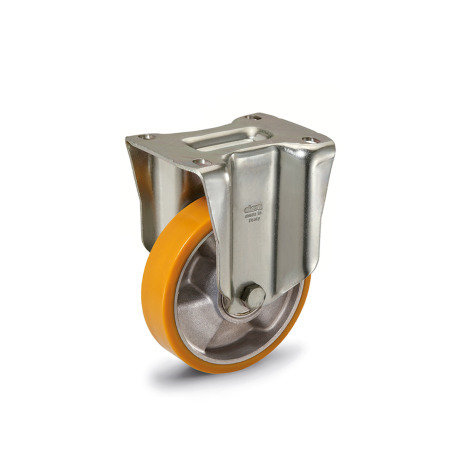

GN 22885 Ruote con supporto per medie portate Rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia

Foto

GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): B - Supporto fisso Codifica: M - Versione intermedia Materiale (supporto): ST - Acciaio stampato
Original design RE.F5-H / -H-ESD
Tipo di cuscinetto: K - Cuscinetto a sfere
Tipo (supporto): B - Supporto fisso
Codifica: M - Versione intermedia
Materiale (supporto): ST - Acciaio stampato
GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): B - Supporto fisso Codifica: M - Versione intermedia Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): B - Supporto fisso Codifica: M - Versione intermedia Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): L - Supporto girevole con piastra di attacco Codifica: M - Versione intermedia Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): L - Supporto girevole con piastra di attacco Codifica: M - Versione intermedia Materiale (supporto): STE - Lamiera d’acciaio GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale Codifica: M - Versione intermedia Materiale (supporto): ST - Acciaio stampato GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia Tipo di cuscinetto: K - Cuscinetto a sfere Tipo (supporto): LF - Supporto girevole con piastra di attacco, freno con bloccaggio totale Codifica: M - Versione intermedia Materiale (supporto): STE - Lamiera d’acciaio
ESD

Famiglia di prodotti ESD

Le parti standard ESD sono realizzate con materiali conduttivi che contrastano le cariche elettrostatiche. Trovano impiego in applicazioni che richiedono la movimentazione di componenti sensibili alle cariche elettrostatiche.

  • caratteristiche antistatiche
  • è conforme alla norma IEC 61340-5-1
    • ormi alle norme EN 10
Mostra tutti i prodotti ESD
Scheda Tecnica GN 22885 Stampa questa pagina Application video ruote e ruote con supporto Note generali e panoramica dei tipi Condizioni di impiego e dati tecnici Caratteristiche del materiale plastico

Descrizione del prodotto

Informazioni

Le ruote con supporto per medie portate GN 22885 trovano impiego in ambienti industriali e pubblici, al chiuso, ad esempio per movimentare carrelli di peso medio.

Il rivestimento offre bassa forza di spinta ed elevata elasticità, oltre a una buona resistenza all’usura.

La versione ESD ha proprietà antistatiche e risponde pertanto ai requisiti della norma ISO 22878:2004.

La ridotta usura del cuscinetto a sfere aumenta la durata in servizio, il montaggio sull'anello interno si può realizzare senza gioco assiale.

Specifiche

Rivestimento ruota

  • Plastica, poliuretano (PUR) sul tipo ST
    • Fusione, colore giallo
    • Durezza 92 Shore A
  • Plastica, poliuretano (PUR) sul tipo STE
    • Elettroconduttivo (antistatico)
    • Resistenza elettrica < 109 Ω
    • Fusione, colore grigio
    • Resistente all’usura
    • Durezza 90 Shore A

Corpo ruota
Alluminio pressofuso

Supporto
*Acciaio stampatoST, zincato
*Lamiera d’acciaioSTE, zincato, ESD

Supporto girevole

  • Doppio cuscinetto a sfere ingrassato
  • Anello parapolvere sul tipo L/LF
    Plastica, polietilene (PE)

Temperatura di esercizio da -20 °C a +80 °C

RoHS

Disegno tecnico

GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia disegno
Nascondi disegno tecnico
GN 22885 Ruote con supporto per medie portate, rivestimento in poliuretano, corpo ruota in alluminio, versione intermedia disegno

Opzioni articolo / Tabella

Tipo di cuscinetto

KCuscinetto a sfere

Tipo (supporto)

BSupporto fisso
LSupporto girevole con piastra di attacco
LFSupporto girevole con piastra di attacco, freno con bloccaggio totale

Codifica

MVersione intermedia
Mostra / Nascondi colonne
d1
Ø ruota		bd2hl1l2
Tipo B
Tipo L/LF		l3m1m2
Tipo B
Tipo L/LF		m3m4rMax portata
dinamica in N
ST
STE
125359161100858544456060758012335003200
15040112001401151107073858710510512660004800
20050112501401151107073858710510512675006800

Selezione e configurazione articolo

Specifiche


Ø ruota d1
Tipo di cuscinetto

Tipo (supporto)



Codifica

Materiale (supporto)


Adatto al tipo di pavimento

Il tipo di pavimento e gli eventuali ostacoli sono fattori che influenzano la quantità di forza necessaria per spostare il carrello, nonché la trasmissione delle vibrazioni e l'usura della ruota.
In base alle caratteristiche del pavimento, si applicano le linee guida per la scelta della ruota giusta:

  • Per pavimenti irregolari e in caso di ostacoli, le ruote dovrebbero avere un battistrada morbido e spesso e un grande diametro.
  • Per pavimenti lisci e carichi pesanti, le ruote devono avere un battistrada duro.

La tabella seguente mostra in forma semplificata il tipo di pavimento adatto a ciascuna ruota.
Mostra / Nascondi colonne
StandardMattonelleAsfaltoCemento composito,
calcestruzzo		Pavimenti non rivestitiGriglie e gratePavimenti con presenza di trucioliPavimenti con presenza di ostacoli
GN 22870x-----x
GN 22872x-x----
GN 22873xxxxxxx
GN 22874xxxxxxx
GN 22875xxxxxxx
GN 22880x-x---x
GN 22882x-x----
GN 22884x-x---x
GN 22885x-x----
GN 22886xxxxxxx
GN 22887x-x----
GN 22892x-x----
GN 22894x-x----
GN 22868x-x----

Parte selezionata (Come ordinare)

Totale (netto)
46,45 CHF
più IVA 3,76 CHF
lordo 50,21 CHF
Disponibile entro 2-5 giorni
ELESA Code: 451801
Descrizione: RE.F5-125-PSL-H
Peso: 0,970 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
