GN 817.7 Pistoncini di posizionamento a molla Acciaio INOX, ad azionamento pneumatico

Foto

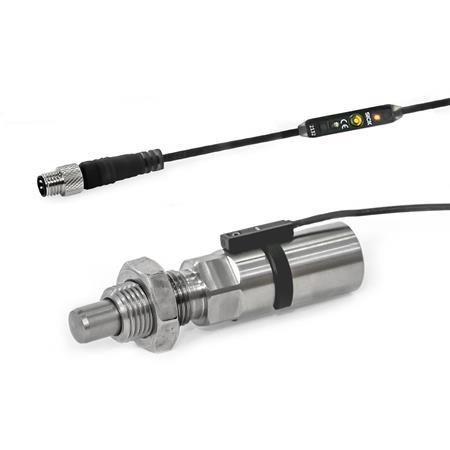

GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: D - Pneumatico a doppio effetto, posizione sporgente / retratta Codifica: BS0,4 - Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m
Tipo: D - Pneumatico a doppio effetto, posizione sporgente / retratta
Codifica: BS0,4 - Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m
GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: D - Pneumatico a doppio effetto, posizione sporgente / retratta Codifica: BS0,4 - Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: A - Pneumatico a semplice effetto, posizione retratta tramite carico della molla Codifica: BS0,4 - Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: A - Pneumatico a semplice effetto, posizione retratta tramite carico della molla Codifica: OP - Senza monitoraggio della posizione GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: D - Pneumatico a doppio effetto, posizione sporgente / retratta Codifica: OP - Senza monitoraggio della posizione GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: E - Pneumatico a semplice effetto, posizione sporgente tramite carico della molla Codifica: BS0,4 - Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico Tipo: E - Pneumatico a semplice effetto, posizione sporgente tramite carico della molla Codifica: OP - Senza monitoraggio della posizione
IO-Link

IO-Link

IO-Link è la prima tecnologia di IO standardizzata a livello mondiale (IEC 61131-9) per la comunicazione con sensori e attuatori. La potente comunicazione punto-punto si basa sulla connessione a 3 conduttori tra sensore e attuatore, senza ulteriori requisiti relativi al materiale del cavo. IO-Link non è quindi un bus di campo, ma l'evoluzione della tecnologia di connessione esistente per sensori e attuatori

Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Scheda Tecnica GN 817.7 Stampa questa pagina Elenco dei tipi di pistoncini di posizionamento a molla Tolleranze fondamentali ISO Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX File descrizione dispositivo IO-Link Funzionamento avvio sensore Istruzioni di montaggio / Caratteristiche pneumatiche ed elettriche

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla GN 817.7 ad azionamento pneumatico possono essere integrati in modo semplice e sicuro nei processi automatizzati e possono essere posizionati in punti dove non sarebbe possibile azionare il pistoncino manualmente. Grazie al materiale utilizzato, i pistoncini di posizionamento a molla sono adatti anche agli ambienti più aggressivi.

Un magnete integrato consente di monitorare la posizione del perno del puntale per mezzo di un sensore. I limiti di fine corsa (posizione sporgente e retratta) vengono impostati tramite l’attuatore sul cavo del sensore. Ognuno di essi invia un segnale alto, indicato dal rispettivo LED, che può essere elaborato ad esempio dal dispositivo di controllo della macchina.

L’elettronica del sensore è accessibile anche tramite IO-Link e offre la possibilità di impostare e leggere i punti di commutazione e di bloccare il pulsante di apprendimento sull’attuatore. Per prevenire interferenze, evitare campi magnetici esterni sul pistoncino di posizionamento. I pistoncini di posizionamento pneumatici sono dotati di un controdado. Il sensore, la staffa del sensore e la chiave Allen vengono forniti anche sciolti con il codice BS0,4.

Specifiche

  • Acciaio INOX AISI 303
    Perno del puntale con superficie temprata
  • Guarnizione dello stelo
    Poliuretano (PUR)
  • Guarnizione e O-ring del pistoncino
    Gomma butadiene acrilonitrile (NBR)
  • Magnete
    Neodimio, ferro, boro (NdFeB)
  • Sensore
    • Corpo di contenimento
      Poliammide (PA), nero
    • Cavo e connettore
      Guaina esterna in poliuretano (PUR), nero
  • Staffa sensore
    Poliacetale (POM), nero
  • Dado esagonale ISO 8675
    Acciaio INOX AISI 304

RoHS

Disegno tecnico

3D
GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico disegno
Nascondi disegno tecnico
GN 817.7 Pistoncini di posizionamento a molla, acciaio INOX, ad azionamento pneumatico disegno

Opzioni articolo / Tabella

Tipo

DPneumatico a doppio effetto, posizione sporgente / retratta
APneumatico a semplice effetto, posizione retratta tramite carico della molla
EPneumatico a semplice effetto, posizione sporgente tramite carico della molla

Codifica

OPSenza monitoraggio della posizione
BS0,4Monitoraggio della posizione su entrambi i lati, con spina, cavo 0,4 m
Mostra / Nascondi colonne
d1
Perno -0.02/-0.05
Foro alesato H7		l1d2d3d4l2l3l4l5l6
min.		A/F1A/F2
69M 12 x 1,5M 3217322102441918
812M 16 x 1,5M 3217626102441924
1012M 16 x 1,5M 3217626102441924
1215M 20 x 1,5M 3217634102441930
Mostra / Nascondi colonne
Tipo D
Forza F a 6 bar in N ≈
Se in posizione sporgente

Se in posizione retratta		Tipo A
Forza della molla F in N ≈
Retratto

Sporgente		Tipo E
Forza della molla F in N ≈
Retratto

Sporgente
655012262612

Selezione e configurazione articolo

Apri configuratore 3D
Diametro perno d1
Corsal1
Tipo



Codifica


Istruzioni di montaggio

MD817.7{St:_}MT-42139-0

La posizione radiale del cavo del sensore può essere determinata liberamente quando si installa la staffa del sensore.

Procedura di installazione:

  1. Inserire il sensore nella staffa lateralmente.
  2. Serrare la vite ad esagono incassato del sensore.
  3. Inserire la staffa del sensore nella scanalatura anulare del pistoncino di posizionamento, se necessario regolare la posizione mediante rotazione.
  4. Durante la messa in funzione, impostare le posizioni finali del sensore tramite attuatore o IO-Link in conformità alle istruzioni per l’uso fornite con il sensore.

Caratteristiche pneumatiche

Pressione di esercizio

4 - 6 bar

Fluido di esercizio

Aria filtrata e secca, non lubrificata o lubrificata

Intervallo di temperatura

-20 °C ... +80 °C

Caratteristiche elettriche del sensore

Funzione di uscita

2x normalmente aperto (NO)

 MD817.7{St:_}SB-41850-0

Tipo di uscita

2x PNP

Tensione di alimentazione

12 - 30 Vcc

Corrente continua Ia

≤ 100 mA

Tipo di collegamento
Connettore (S)

Connettore a 4 poli M8x1,
a rotazione libera con attacco a vite zigrinata

 MD817.7{St:_}SB-41852-0

Tipo di protezione

IP 67

Consumo di energia

≤ 15 mA

Caduta di tensione

≤ 2,2 V

Grado di protezione

III

Intervallo di temperatura

-20 °C ... +75 °C

Resistenza a urti e vibrazioni

30 g, 11 ms / 10 ... 55 Hz, 1 mm

EMC

Secondo EN 60947-5-2

Protezione contro l’inversione di polarità

Sì

Protezione contro il cortocircuito

Sì

Soppressione dell’impulso di attivazione

Sì

Interfaccia di comunicazione

IO-Link (V1.0)
Tempo ciclo 2,3 ms
Lunghezza dati di processo 2 bit
Struttura dati di processo:
Bit 0 = segnale di commutazione Q1
Bit 1 = segnale di commutazione Q2
Bit 2...7 = vuoti

Approvazioni, dichiarazioni di conformità

 Marcatura CE IO-Link

Parte selezionata (Come ordinare)

Totale (netto)
108,30 CHF
più IVA 8,77 CHF
lordo 117,07 CHF
Disponibile entro 2-5 giorni
Peso: 0,177 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
