GN 717 Pistoncini di posizionamento a molla in acciaio INOX con anello di sollevamento / con anello a occhiello, senza posizione di arresto

Foto

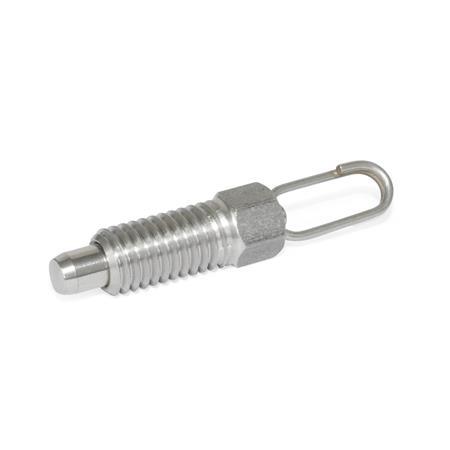

GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: D - Con anello a occhiello, senza controdado
Materiale: NI - Acciaio inox
Tipo: D - Con anello a occhiello, senza controdado
Materiale: NI - Acciaio inox
GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: D - Con anello a occhiello, senza controdado
Materiale: NI - Acciaio inox GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: A - Con anello di azionamento, senza controdado
Materiale: NI - Acciaio inox GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: AK - Con anello di azionamento, con controdado
Materiale: NI - Acciaio inox GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto Tipo: DK - Con anello a occhiello, con controdado
Materiale: NI - Acciaio inox
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla in acciaio INOX GN 717 sono caratterizzati dalle dimensioni ridotte. Consentono un impiego universale grazie alla capacità di prevenire errori di allineamento e posizione dei fori di posizionamento corrispondenti.

Il tipo A con anello di azionamento può essere attivato con un dito nei punti inaccessibili. Se i pistoncini di posizionamento a molla devono essere installati in punti non accessibili con la mano, è possibile utilizzare il tipo D con anello per l'azionamento a distanza, ad esempio con un cavetto di ritegno GN 111.2.

Al montaggio, durante il serraggio del controdado non superare le coppie di serraggio massime indicate nella tabella.

Specifiche

Corpo filettato
Acciaio inoxNI
Zincato, passivato blu


Perno del puntale
Acciaio INOX AISI 303


Molla di compressione
Acciaio INOX AISI 301


Anello di sollevamento / anello a occhiello
Acciaio INOX AISI 301


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 717 Pistoncini di posizionamento a molla in acciaio INOX, con anello di sollevamento / con anello a occhiello, senza posizione di arresto disegno

Opzioni articolo / Tabella

Tipo

ACon anello di azionamento, senza controdado
AKCon anello di azionamento, con controdado
DCon anello a occhiello, senza controdado
DKCon anello a occhiello, con controdado
Mostra / Nascondi colonne
d1
Puntale -0.05
Foro alesato +0.03/+0.08
d2d3d4el1l2l3l4l5
min.
l6l7A/FCoppia di serraggio
max. in
Nm
Carico
della molla in N≈
iniziale


finale
3M 61466.933.53.5124.51032.912.962312
3M 6 x 0,751466.933.53.5124.51032.912.963312
4M 61466.933.54124.51033.412.962312
4M 8 x 11469.240.44.516613.54215.588524
5M 8187.29.245516613.542.515.587524
5M 8 x 1187.29.245516613.542.515.587524
5M 10 x 1187.211.545516613.542.515.51022524
6M 10249.511.557.16207.51754.420.91015521
6M 12 x 1,5249.513.857.16207.516.554.420.91238521
8M 123011.813.871824920.566.925.91220622
8M 12 x 1,53011.813.871824920.566.925.91220622
8M 16 x 1,53011.819.671824920.566.925.91780622
10M 16 x 1,53011.819.674.81026922.570.925.91780427

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche



Diametro vite d1
Filettatura collare d2
Tipo




Materiale

Parte selezionata (Come ordinare)

Totale (netto)
5,45 CHF
più IVA 0,44 CHF
lordo 5,89 CHF
Disponibile entro 2-5 giorni
Peso: 0,004 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
