GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta

Foto

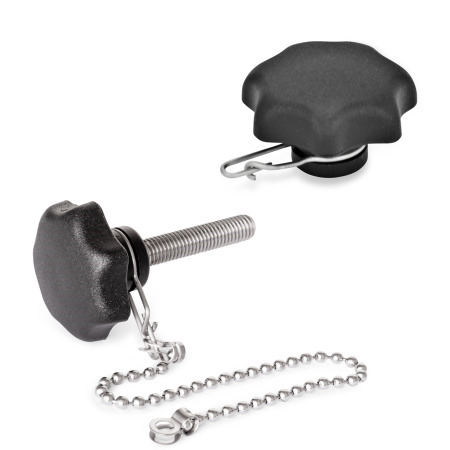

GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta, con boccola Tipo: K - Con catenella a sfere
Tipo: K - Con catenella a sfere
GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta, con boccola Tipo: K - Con catenella a sfere GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta, con boccola Tipo: A - Solo con anello di ritegno GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta, con boccola Tipo: H - Con cavetto di ritegno
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I volantini di serraggio a stella GN 6336.13 possono essere assicurati a una base con l'ausilio di una catenella a sfere o di un cavetto di ritegno.

I volantini di serraggio a stella sono forniti già assemblati (con anello di ritegno e catenella a sfere o cavetto di ritegno).

Specifiche

Volantino di serraggio a stella DIN 6336
Plastica
Materiale termoplastico (poliammide PA)
Colore nero, finitura matt


Boccola
Acciaio INOX AISI 303


Anello di ritegno GN 111.6
Acciaio INOX AISI 301


Catenella a sfere GN 111.5 (tipo K)
Acciaio INOX AISI 301


Cavetto di ritegno GN 111.2 (tipo H)
Acciaio INOX
Rivestito con plastica trasparente


RoHS

Su richiesta

Catenelle a sfere / cavetti di ritegno in altre lunghezze
Con cavetto di ritegno a spirale GN 111.4
Altri standard GN con sistema di ritenuta

Disegno tecnico

3D
Nascondi disegno tecnico
GN 6336.13 Volantini di serraggio a stella con sistema di ritenuta, con boccola disegno

Opzioni articolo / Tabella

Tipo

ASolo con anello di ritegno
HCon cavetto di ritegno
KCon catenella a sfere
Mostra / Nascondi colonne
d1d2d3h1h2h3rst
min.
32M 61420103.522.32.812
40M 8182513429.53.214
50M 10223217534.63.818
63M 122640215.536.73.822

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro impugnatura d1
Filettatura d2
Tipo



Parte selezionata (Come ordinare)

Totale (netto)
11,25 CHF
più IVA 0,91 CHF
lordo 12,16 CHF
In magazzino
Peso: 0,015 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
