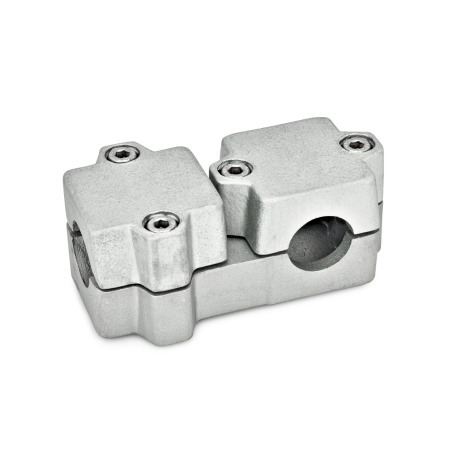

GN 194 Morsetti di collegamento a T Alluminio, assemblaggio di più parti

Foto

GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: B - Foro alesato
d<sub>2</sub> / s<sub>2</sub>: B - Foro alesato
Finitura: BL - Finitura liscia, Sabbiato, matt
d1 / s1: B - Foro alesato
d2 / s2: B - Foro alesato
Finitura: BL - Finitura liscia, Sabbiato, matt
GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: B - Foro alesato
d<sub>2</sub> / s<sub>2</sub>: B - Foro alesato
Finitura: BL - Finitura liscia, Sabbiato, matt GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: B - Foro alesato
d<sub>2</sub> / s<sub>2</sub>: B - Foro alesato
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: B - Foro alesato
d<sub>2</sub> / s<sub>2</sub>: V - Quadro
Finitura: BL - Finitura liscia, Sabbiato, matt GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: B - Foro alesato
d<sub>2</sub> / s<sub>2</sub>: V - Quadro
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: V - Quadro
d<sub>2</sub> / s<sub>2</sub>: B - Foro alesato
Finitura: BL - Finitura liscia, Sabbiato, matt GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: V - Quadro
d<sub>2</sub> / s<sub>2</sub>: B - Foro alesato
Finitura: SW - Nero, RAL 9005, finitura strutturata GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: V - Quadro
d<sub>2</sub> / s<sub>2</sub>: V - Quadro
Finitura: BL - Finitura liscia, Sabbiato, matt GN 194 Morsetti di collegamento a T, alluminio d<sub>1</sub> / s<sub>1</sub>: V - Quadro
d<sub>2</sub> / s<sub>2</sub>: V - Quadro
Finitura: SW - Nero, RAL 9005, finitura strutturata

Descrizione del prodotto

Informazioni

I fori di fissaggio dei morsetti di collegamento a T GN 194 non sono sottoposti a lavorazione meccanica e sono progettati per i tubi di collegamento GN 990 o DIN 2391, DIN 2395 e DIN 2462.

Le versioni con fori quadri sono adatte anche per l'uso con sistemi di profilati.

Le viti a testa cilindrica in z riducono la sezione del foro di fissaggio.

Per un fissaggio senza attrezzi, le viti a testa cilindrica possono essere sostituite dai kit di serraggio GN 911 elencati in tabella come accessori.

Specifiche

  • Alluminio
    • Rivestimento con polveri
      Nero, RAL 9005, finitura strutturataSWSW
    • Finitura liscia, Sabbiato, mattBLBL

  • Viti a testa cilindrica DIN 912
    Acciaio INOX AISI 304

  • Dadi esagonali DIN 985
    Acciaio INOX AISI 304
    Autobloccanti con anello in poliammide

RoHS

Accessorio

Kit di serraggio GN 911

Disegno tecnico

3D
Nascondi disegno tecnico
GN 194 Morsetti di collegamento a T, alluminio disegno

Opzioni articolo / Tabella

N° identificativo

2Con 4 viti a testa cilindrica in acciaio INOX ISO 4762
Mostra / Nascondi colonne
d1
Foro alesato
s1
Quadro
d2
Foro alesato
s2
Quadro
k
Lunghezza
di bloccaggio
l1l2l3mz
Posizione
viti
Accessorio
Raccom. kit di serraggio
GN 911 per
 z
l4
B 20V 20B 20V 2050120684686M8-3563 | 78
B 25V 25B 25V 2550120684686M8-3563 | 78
B 30V 30B 30V 3050120684686M8-3563 | 78
B 30V 30B 30V 30601417959101.5M8-5063 | 78
B 32-B 32-601417959101.5M8-5063 | 78
B 35V 35B 35V 35601417959101.5M8-5063 | 78
B 40V 40B 40V 40601417959101.5M8-5063 | 78
B 40V 40B 40V 40761769870127M10-6078 | 92
B 42-B 42-761769870127M10-6078 | 92
B 45V 45B 45V 45761769870127M10-6078 | 92
B 48-B 48-761769870127M10-6078 | 92
B 50V 50B 50V 50761769870127M10-6078 | 92

Selezione e configurazione articolo

Apri configuratore 3D
Foro alesato d1
Quadro s1
Foro alesato d2
Quadro s2
Lunghezza di bloccaggio k
N° identificativo

Finitura
BL
SW

Parte selezionata (Come ordinare)

Totale (netto)
53,90 CHF
più IVA 4,37 CHF
lordo 58,27 CHF
Disponibile entro 2-5 giorni
Peso: 0,423 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
