GN 606 Viti con terminale a sfera in acciaio INOX

Foto

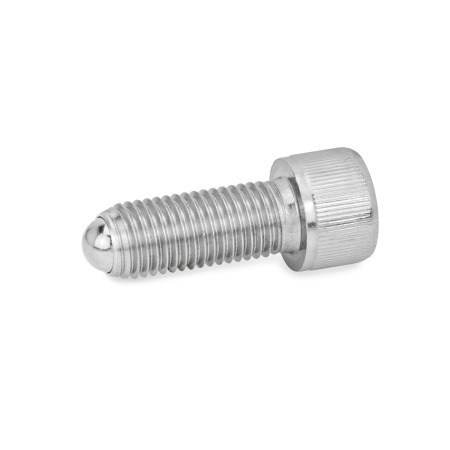

GN 606 Viti con terminale a sfera, acciaio INOX Tipo: AN - Sfera piena
Tipo: AN - Sfera piena
GN 606 Viti con terminale a sfera, acciaio INOX Tipo: AN - Sfera piena GN 606 Viti con terminale a sfera, acciaio INOX Tipo: BN - Sfera con faccia piana GN 606 Viti con terminale a sfera, acciaio INOX Tipo: VRN - Sfera con faccia piana, con finecorsa girevole, zigrinata
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

Le viti con terminale a sfera in acciaio INOX GN 606 con sfera piena (tipo AN) vengono utilizzate nelle applicazioni in cui è richiesto un contatto puntiforme della sfera.

La sfera mobile con faccia piana (tipo BN) consente di bloccare o sostenere superfici non parallele.

La sfera dei tipi VN e VRN può essere ruotata di un massimo di 9° per garantire che il bloccaggio avvenga sempre sulla sezione piana della sfera.

Specifiche

Acciaio inox AISI 304 / AISI 440C


Sfera
Temprato


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 606 Viti con terminale a sfera, acciaio INOX disegno

Opzioni articolo / Tabella

Tipo

ANSfera piena
BNSfera con faccia piana
VNSfera con faccia piana, con finecorsa girevole
VRNSfera con faccia piana, con finecorsa girevole, zigrinata
Mostra / Nascondi colonne
d1
Tipo AN
Tipo BN

Tipo VN
Tipo VRN
l1
Lunghezza nominale
d2d3d4l2l3l4l5l6A/FCarico
statico in N
Tipo AN / Tipo BN
M 4-10121620252.5270.80.2-2.1432040
M 5-121620253032.58.510.4-2.4543000
M 6M 6162025304043.2101.30.60.453654500
M 8M 820303540505.54.5131.80.80.53.5869000
M 10M 10253040506076162.30.80.64.510814400
M 12M 12305080--8.57.2182.810.755121018000
M 16M 16406080--1210.7244.31.316161443800

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura (tipo AN/BN) d1
Filettatura (tipo VN/VRN) d1
Lunghezza filettatura l1
Tipo




Parte selezionata (Come ordinare)

Totale (netto)
10,05 CHF
più IVA 0,81 CHF
lordo 10,86 CHF
Disponibile entro 2-5 giorni
Peso: 0,002 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
