GN 606 Viti con terminale a sfera

Foto

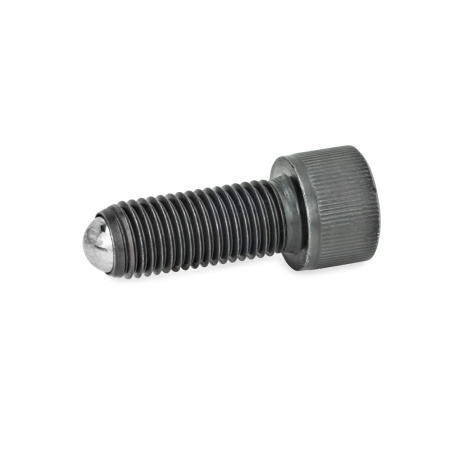

GN 606 Viti con terminale a sfera, acciaio Tipo: A - Sfera piena
Tipo: A - Sfera piena
GN 606 Viti con terminale a sfera, acciaio Tipo: A - Sfera piena GN 606 Viti con terminale a sfera, acciaio Tipo: V - Sfera con faccia piana, con finecorsa girevole GN 606 Viti con terminale a sfera, acciaio Tipo: VR - Sfera con faccia piana, con finecorsa girevole, zigrinata

Descrizione del prodotto

Informazioni

Le viti con terminale a sfera GN 606 con sfera piena (tipo A) vengono utilizzate nelle applicazioni in cui è richiesto un contatto puntiforme della sfera.

La sfera mobile con faccia piana (tipo B) consente di bloccare o sostenere superfici non parallele.

La sfera dei tipi V e VR può essere ruotata di un massimo di 9° per garantire che il bloccaggio avvenga sempre sulla sezione piana della sfera.

Specifiche

Acciaio

  • Classe 12.9
  • Brunito

Sfera

  • Liscio
  • Temprato

RoHS

Su richiesta

Viti con terminale a sfera in plastica (piena) (tipo AK)

Disegno tecnico

3D
Nascondi disegno tecnico
GN 606 Viti con terminale a sfera, acciaio disegno

Opzioni articolo / Tabella

Tipo

ASfera piena
BSfera con faccia piana
VSfera con faccia piana, con finecorsa girevole
VRSfera con faccia piana, con finecorsa girevole, zigrinata
Mostra / Nascondi colonne
d1
Tipo A
Tipo B

Tipo V
Tipo VR
l1
Lunghezza nominale
d2d3d4l2l3l4l5l6A/FCarico
statico in N
Tipo A / Tipo B
M 4-10121620252.5270.80.2-2.1433500
M 5-121620253032.58.510.4-2.4545000
M 6M 6162025304043.2101.30.60.453659000
M 8M 820303540505.54.5131.80.80.53.58615000
M 10M 10253040506076162.30.80.64.510824000
M 12M 12305080--8.57.2182.810.755121030000
M 16M 16406080--1210.7244.31.316161473000

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Filettatura (tipo A/B) d1
Filettatura (tipo V/VR) d1
Lunghezza filettatura l1
Tipo




Parte selezionata (Come ordinare)

Totale (netto)
7,75 CHF
più IVA 0,63 CHF
lordo 8,38 CHF
Disponibile entro 2-5 giorni
Peso: 0,002 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
