GN 414 Pistoncini di posizionamento a molla in acciaio INOX con dispositivo di sicurezza, sblocco a pulsante

Foto

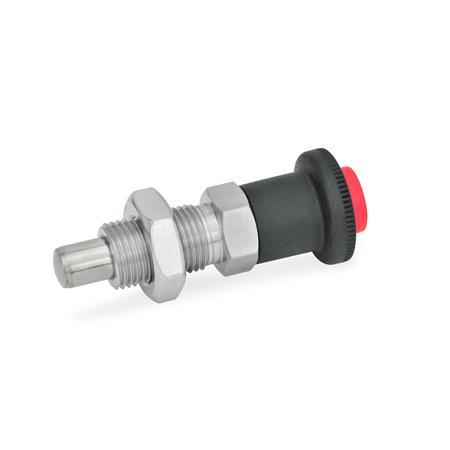

GN 414 Pistoncini di posizionamento a molla in acciaio INOX con dispositivo di sicurezza, sblocco con pulsante Materiale: NI - Acciaio inox
Tipo: AK - Con controdado
Materiale: NI - Acciaio inox
Tipo: AK - Con controdado
GN 414 Pistoncini di posizionamento a molla in acciaio INOX con dispositivo di sicurezza, sblocco con pulsante Materiale: NI - Acciaio inox
Tipo: AK - Con controdado GN 414 Pistoncini di posizionamento a molla in acciaio INOX con dispositivo di sicurezza, sblocco con pulsante Materiale: NI - Acciaio inox
Tipo: A - Senza controdado
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX

Descrizione del prodotto

Informazioni

I pistoncini di posizionamento a molla in acciaio INOX GN 414 con dispositivo di sicurezza vengono utilizzati quando è necessario prevenire il rientro accidentale del perno del puntale. Una volta bloccato, il pistoncino sporgente può essere sbloccato solo esercitando una pressione assiale sul pulsante rosso di sicurezza.

Il dispositivo di sicurezza si innesta nella posizione finale anteriore in maniera automatica quando il perno di posizionamento sporge; il meccanismo di bloccaggio è completamente integrato e protetto all’interno del pulsante. La capacità di carico assiale specificata si riferisce alla forza della vite che contrasta l'azionamento accidentale; questa forza non deve essere superata.

Specifiche

Acciaio inoxNI

  • AISI 303
  • Perno del puntale nichelato

Manopola
Plastica (poliammide PA)

  • Colore grigio-nero, RAL 7021, finitura matt
  • Resistente a temperature fino a 80 °C
  • Non rimovibile

Pulsante
Plastica (poliacetale POM)
Colore rosso, RAL 3000, finitura matt


RoHS

Disegno tecnico

3D
Nascondi disegno tecnico
GN 414 Pistoncini di posizionamento a molla in acciaio INOX con dispositivo di sicurezza, sblocco con pulsante disegno

Opzioni articolo / Tabella

Tipo

ASenza controdado
AKCon controdado
Mostra / Nascondi colonne
d1
Perno -0.02/-0.04
Foro alesato H7
l1
min.
d2d3el2l3l4A/FCarico molla in N ≈
iniziale

finale
Carico
assiale
in N
66M 12 x 1,52821.956226196.519120
69M 12 x 1,52821.95622619625120
88M 16 x 1,52821.962268198.526120
812M 16 x 1,52821.962268198.528120
1012M 16 x 1,52821.962268199.538120

Selezione e configurazione articolo

Apri configuratore 3D
Specifiche

Diametro vite d1
Corsal1
Tipo


Materiale

Parte selezionata (Come ordinare)

Totale (netto)
27,45 CHF
più IVA 2,22 CHF
lordo 29,67 CHF
In magazzino
Peso: 0,044 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
