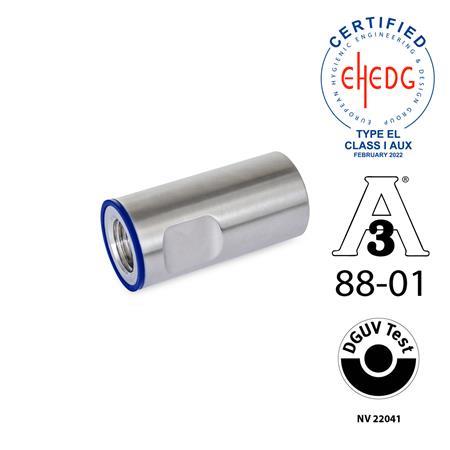

GN 20.1 Manicotti di copertura Acciaio INOX, certificato EHEDG, 3-A e DGUV, Hygienic Design

Foto

GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): H - H-NBR
Materiale (anello di tenuta): H - H-NBR
GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): H - H-NBR GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design Materiale (anello di tenuta): E - EPDM
Acciaio-INOX

Famiglia di prodotti acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o per l'uso all'aperto

  • resistenti alla corrosione
  • adattamento preciso
  • rispettose dell'ambiente
Mostra tutti i prodotti in acciaio INOX
Hygienic-Design

Famiglia di prodotti Hygienic Design

Le parti standard della famiglia ""Hygienic Design"" sono contrassegnate dall'icona HD. Combinano un'elevata qualità superficiale, l'assenza di spazi morti, superfici esterne senza cavità e aree di avvitamento sigillate. Un concetto di tenuta basato su calcoli FEM garantisce una pressione di contatto affidabile dopo l'installazione.

  • adatte all'uso in aree sensibili dal punto di vista igienico
  • pulizia rapida e semplice
  • assenza di spazi morti grazie alle guarnizioni funzionali
  • certificate secondo le linee guida EHEDG
Mostra tutti i prodotti Hygienic Design
FDA

A norma FDA

Descrizione del prodotto

Informazioni

I manicotti di copertura GN 20.1 sono conformi alle linee guida EHEDG, alla norma sanitaria 3-A 88-01 e ai principi di prova DGUV: sono pertanto estremamente adatti all’impiego in ambienti igienici.

Presentano filettature maschio sporgenti e sostituiscono al contempo le ghiere di ritegno. Le superfici di montaggio sigillate garantiscono l’assenza di spazi morti. La finitura di alta qualità impedisce allo sporco di aderire e semplifica la pulizia.

Specifiche

Manicotto di copertura
Acciaio INOX AISI 304


Anello di tenuta

  • H-NBRH
    Resistente a temperature da -25 °C a +150 °C
  • EPDME
    Resistente a temperature da -40 °C a +120 °C
  • Colore blu
  • Durezza 85±5 Shore A
  • A norma FDA

RoHS

Accessorio

Anelli di tenuta GN 7600

Disegno tecnico

3D
Nascondi disegno tecnico
GN 20.1 Manicotti di copertura, acciaio INOX, Hygienic Design disegno

Opzioni articolo / Tabella

Mostra / Nascondi colonne
d1Lunghezza ld2d3A/Ft1t2
M 12562525.81915.550
M 16622828.82220.555
M 20683232.82725.560
M 24743636.83030.565

Selezione e configurazione articolo

Apri configuratore 3D
d1
Lunghezza l
Materiale (anello di tenuta)


Parte selezionata (Come ordinare)

Totale (netto)
20,65 CHF
più IVA 1,67 CHF
lordo 22,32 CHF
Disponibile entro 2-5 giorni
Peso: 0,159 kg
Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +41 44 951 05 06
RoHS: Sì
Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").
Segnaliamo i nostri sconti per quantità.
Con un valore totale (al netto di IVA) per ordine:
da 200,00 CHF > 10 % di sconto
da 300,00 CHF > 15 % di sconto
da 600,00 CHF > 20 % di sconto
da 1200,00 CHF > 25 % di sconto
da 2500,00 CHF > 30 % di sconto
I giunti sono calcolati al netto.

Supplemento per piccoli quantitativi:
-> 10,00 CHF
per valore della merce da 0,00 a 49,99 CHF
